Profinet協議無線通信方案
在現代工業自動化系統中，多臺PLC間實現穩定、可靠的實時數據交互至關重要，是實現集中監控、協同控制與智能管理的基礎。傳統有線通訊雖成熟可靠，但在復雜工況、移動設備或跨區域場景下面臨布線成本高昂、靈活性受限及后期改造困難等挑戰。
為此，采用基于Profinet工業協議的無線通信方案成為理想選擇。該方案無需復雜布線，顯著降低安裝與維護成本，大幅提升系統部署靈活性與擴展性，尤其適應設備布局調整、旋轉平臺或布線不便的工業環境。通過工業級無線設備建立可靠連接，可在確保Profinet實時性與穩定性的同時，有效解決空間限制難題，為構建高效、敏捷的現代工業網絡提供強大支撐。
一、方案概述

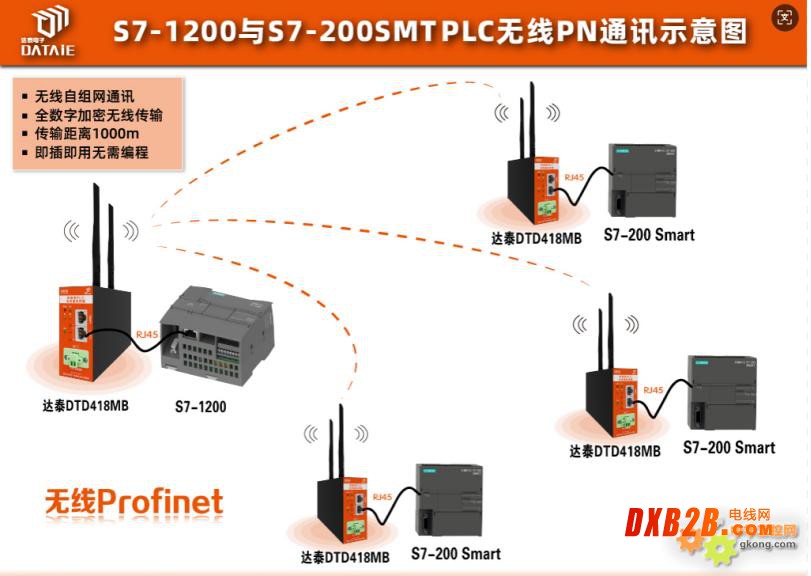

本方案以西門子S7-1200和S7-200SMART PLC為例，在Profinet協議實現無線以太網自組網通訊。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備，用戶無需更改程序。
二、產品介紹
達泰DTD418M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。
三、產品選型

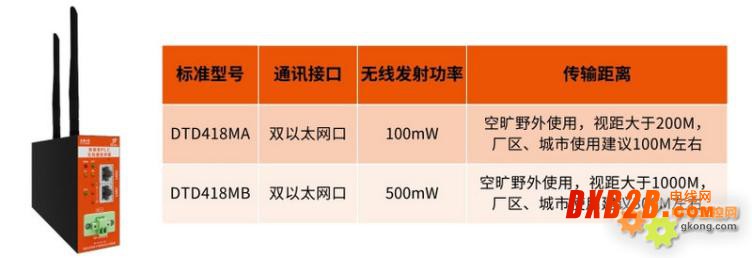

達泰歐美系PLC無線通訊終端-DTD418M
聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

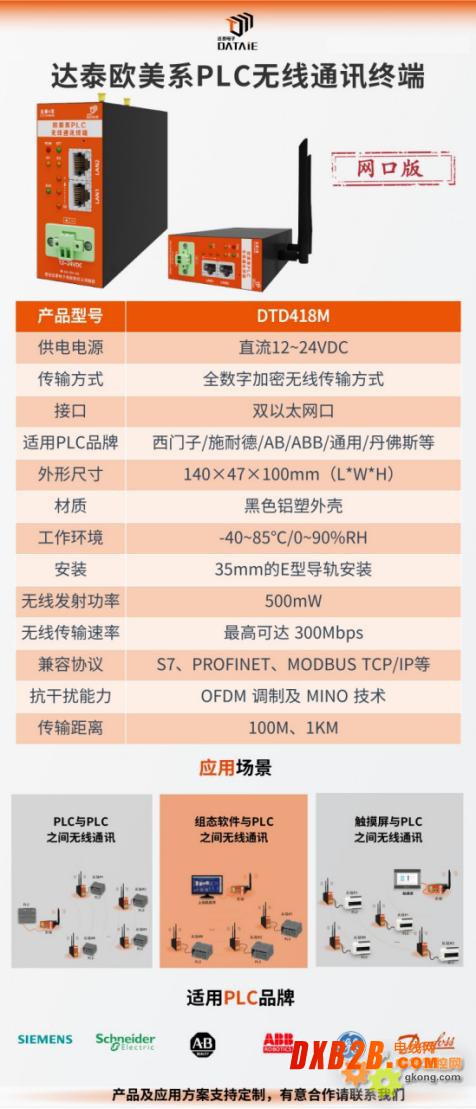

四、測試設備與參數
■ 主 要 特 征:
◆ 可以直接代替有線以太網線，實現無線組網
◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等
◆ 全數字無線加密傳輸方式，不插卡無運行費用
◆ 無需更改程序，即插即用，自適應接口協議
◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行
五、接線方式

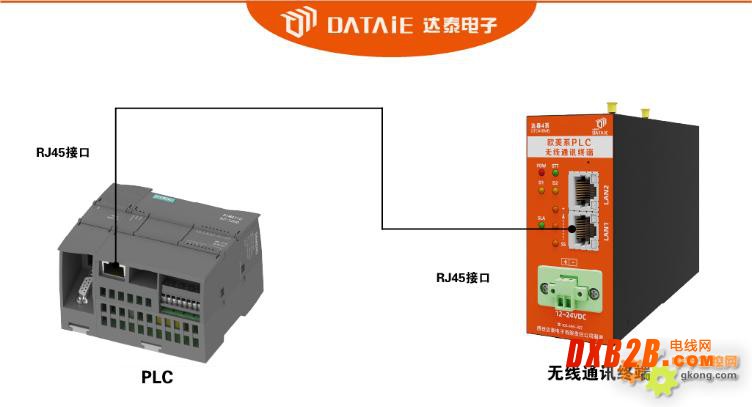

1.S7-1200 PLC與DTD418MB接線
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入PLC的RJ45接口。
2.S7-200SMART PLC與DTD418MB接線
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。
六、S7-1200PLC參數配置

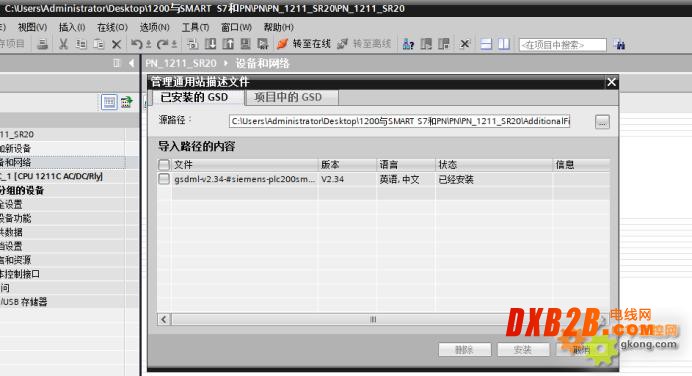

1.配置S7-1200

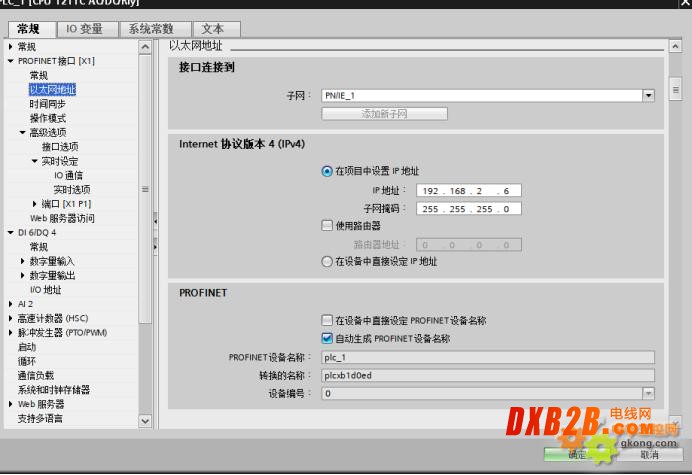

2.1200PLC的IP地址設置，建立一個PN鏈接

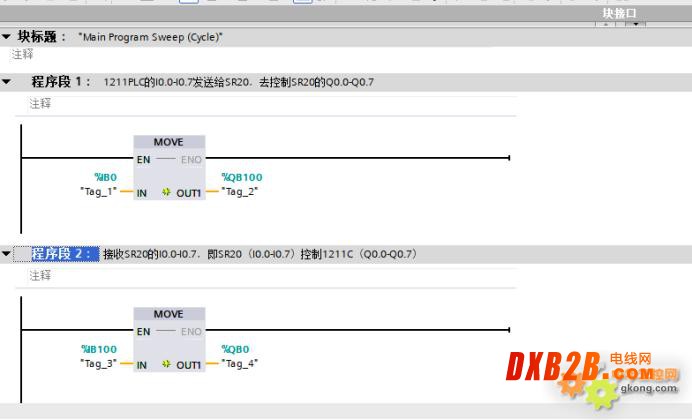

3.Main程序的編寫

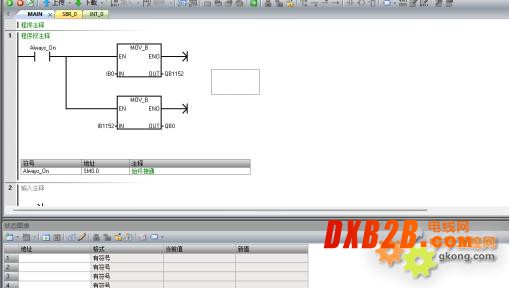

在通訊里面，做一個簡單的IO對傳程序
最后將程序寫入1200PLC里面
七、S7-200SMART PLC參數設置

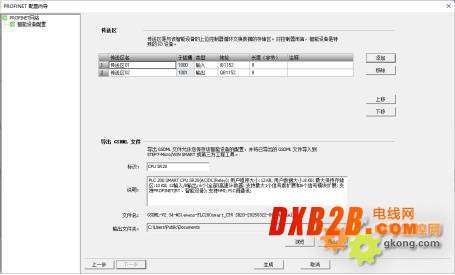

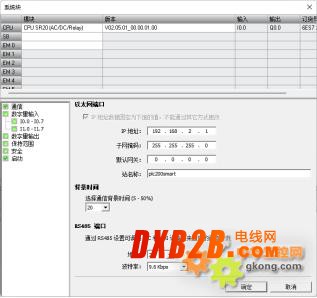

1. SMART參數設置
最后將程序寫入200SMART里面
八、測試方法
2臺PLC分別通過以太網線連接達泰DTD418MB無線通訊終端，將天線接好以后，給DTD418MB和PLC供電，我們可以給1號PLC的I點輸入信號，我們會發現對應的2號PLC的Q點就有輸出信號。同樣的操作我們可以給2號PLC的I點輸入信號，我們會發現對應的1號PLC的Q點就有輸出信號。2臺PLC之間是通過達泰DTD418MB無線傳輸完成數據交互。
測試結果詳見文件夾
本方案例程源代碼在《S7-1200與S7-200 SMART Profinet協議無線以太網通信》文件內。
九、達泰優勢
十、行業應用
達泰歐美系PLC無線通訊終端-DTD418MB在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積多樣化的應用案例。以下列舉部分典型應用案例：
■ 汽車裝配工廠立庫物料運送線PLC無線應用（西安比亞迪工廠項目簡報）
■ 電葫蘆與PLC系統無線組網通訊
■ 砂芯庫桁架機器人遠程無線控制系統（濟南林青鑄造技術項目簡報）
部分應用方式 ▼
