PROFINET無線以太網通訊方案

在實際工業現場中，車間內通常分布著多臺PLC，設備間距往往在幾十米至上百米不等。當存在通訊需求時，若采用傳統有線布線方式，不僅施工工程量龐大，且線路繁雜影響整體美觀，因此無線通信方案成為更為理想的選擇。

本方案以西門子S7-200 SMART G2 PLC為例，詳細闡述兩臺同型號PLC之間實現無線Profinet通信的具體過程。方案中選用了達泰DTD426M3N作為核心硬件設備，這是一款完美兼容Profinet協議的西門子PLC專用無線通訊終端。

一、方案概述

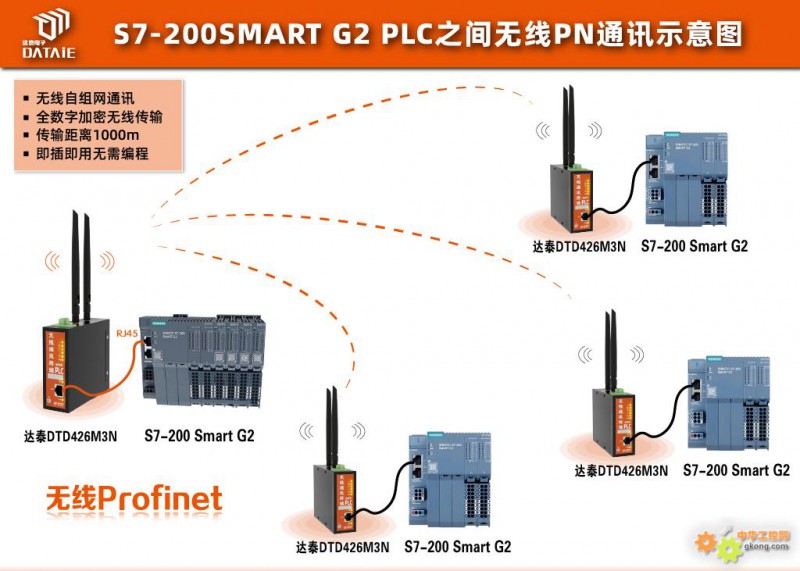

無線方案示意圖 ▼

二、測試設備與參數

1. 西門子PLC型號：S7-200 smart G2 （ST32） × 2臺
2. 達泰歐美系PLC無線以太網通訊終端——DTD426M3N × 2塊
3. 主從關系：1主1從
4. 通訊接口：RJ45接口
5. 供電：12-24VDC
6. 通訊協議：Profinet
7. 傳輸距離：0-2KM

三、產品介紹

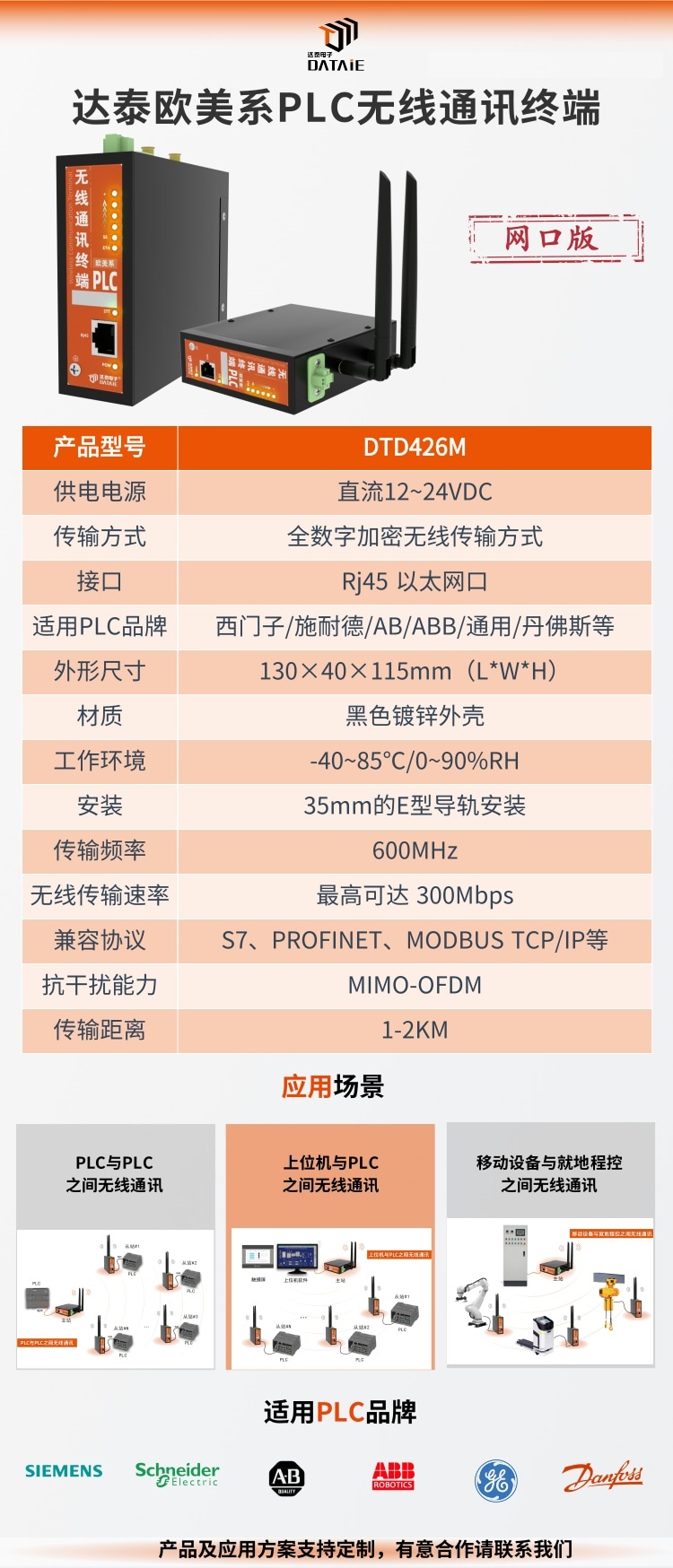

達泰歐美系PLC無線以太網通訊終端--DTD426M3N

DTD426M 達泰歐美系PLC無線通訊終端，采用 2x2 兩發兩收無線架構，搭載傳輸頻率為600MHz，自帶數據存儲緩存功能的CPU，兼容西門子S7、Profinet、EtherNet/IP、Modbus TCP/IP等通訊協議，并采用 MIMO-OFDM技術和基于AES算法的達泰全數字加密無線傳輸方式，使無線終端的傳輸距離在1KM范圍內可靠穩定安全傳輸。 DTD426M可與PLC、上位機、觸摸屏等工控設備實現點對點（PTP）和點對多點（PTM）的遠程無線組網，將分散或移動的設備建立自組網無線通訊，無需更改原有程序，無運行費用，大幅縮短改造周期。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網

◆ 支持西門子S7、Profinet、EtherNet/IP、Modbus TCP/IP等通訊協議

◆ 全數字無線加密傳輸方式，不插卡無運行費用

◆ 無需更改程序，即插即用，自適應接口協議

◆ 二十年工業現場運行經驗：產品平均無故障運行時長8年

• 接線方式

1. PLC與DTD426M3N接線

用一根網線，一端接入DTD426M3N的RJ45接口，另一端接入PLC的RJ45接口。

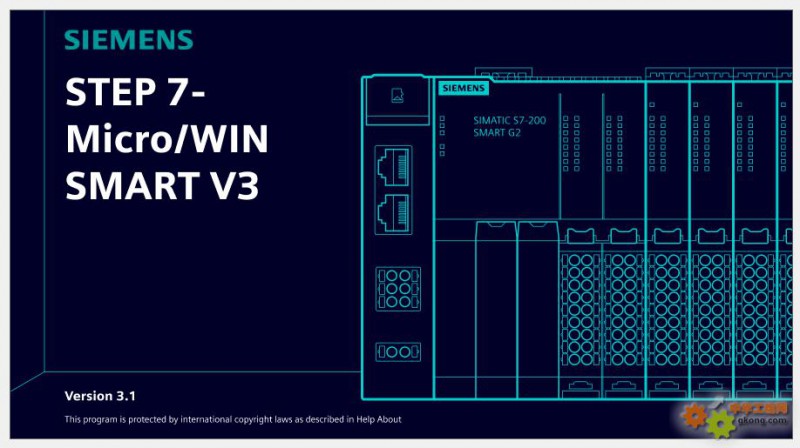

• PLC軟件

程序源代碼在文件夾中，可通過達泰技術人員索要學習交流

六、PLC Profinet通訊組態

1. 新建項目PLC_2，設置智能設備

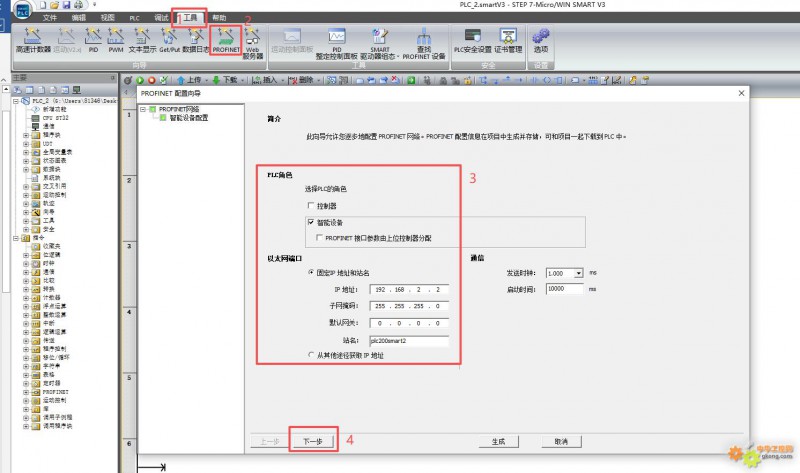

1.1 按照如下：工具--PROFINET，設置智能設備的IP：192.168.2.2；子網掩碼：255.255.255.0；和站名plc200smart2。

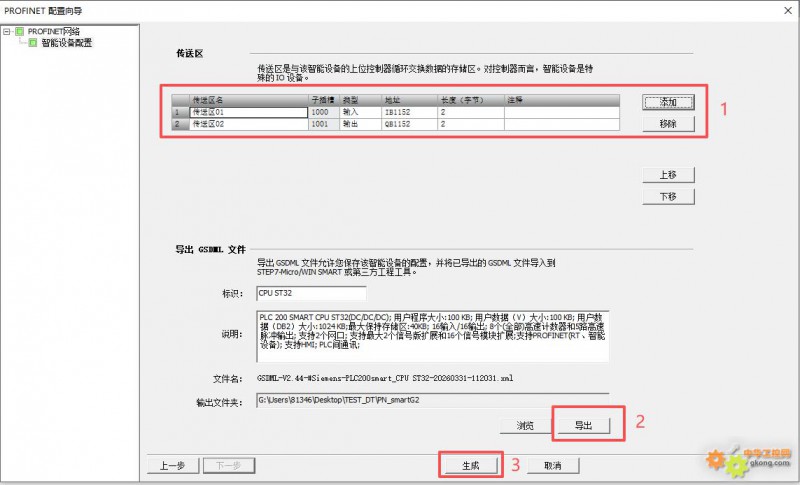

1.2 點擊下一步，添加傳輸區，導出GSD文件，智能從站生成。

1.3 編寫從站程序

1. 新建項目PLC_1，設置控制器

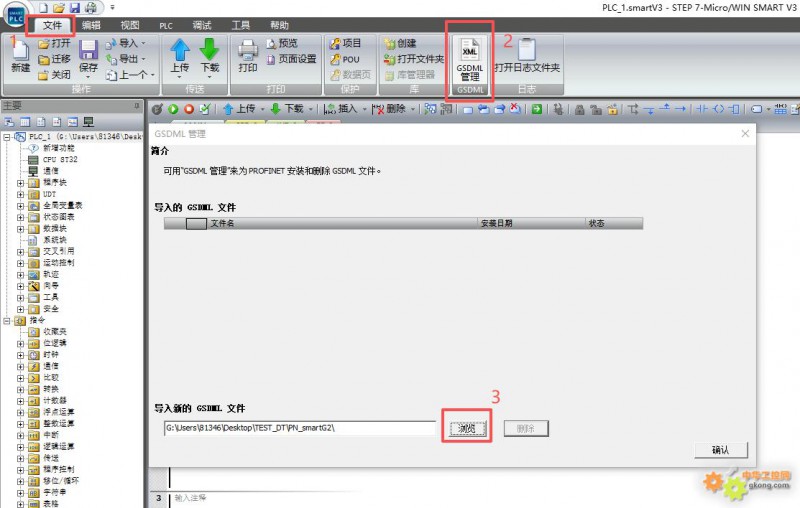

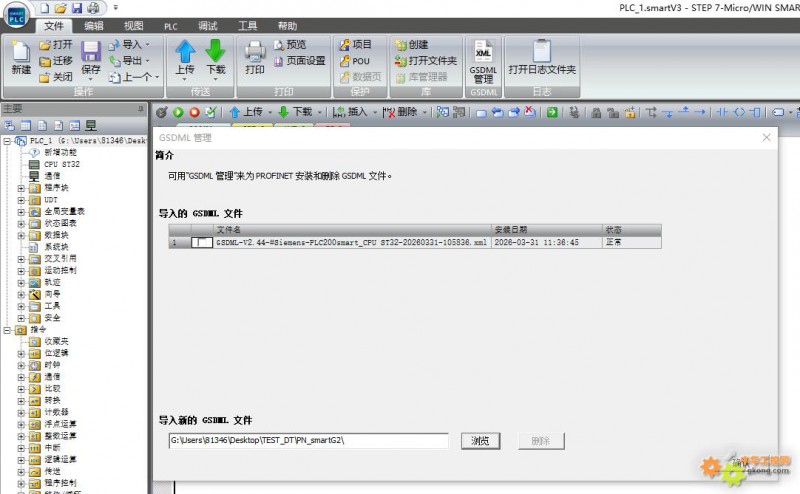

   1. 導入GSD文件

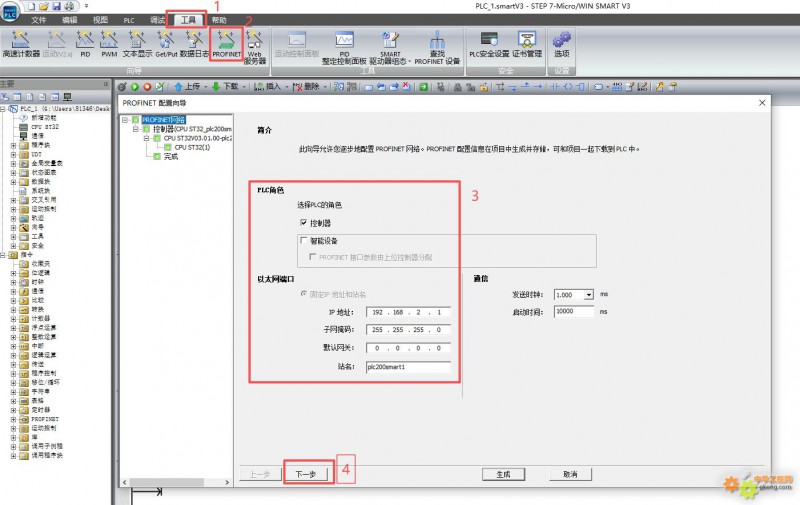

1. 1. 設置PLC_1為控制器，設置控制器的IP：192.168.2.1；子網掩碼：255.255.255.0；和站名plc200smart1（與智能設備IP同一個網段，站名不同）

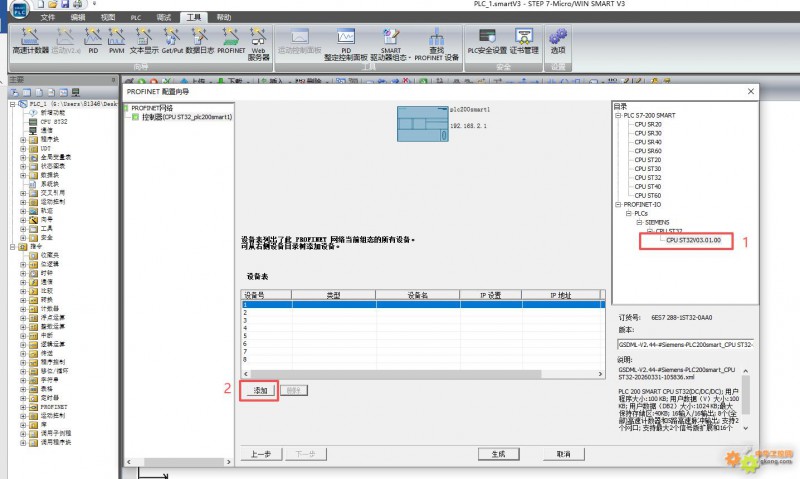

1. 1. 添加GSD文件到控制器

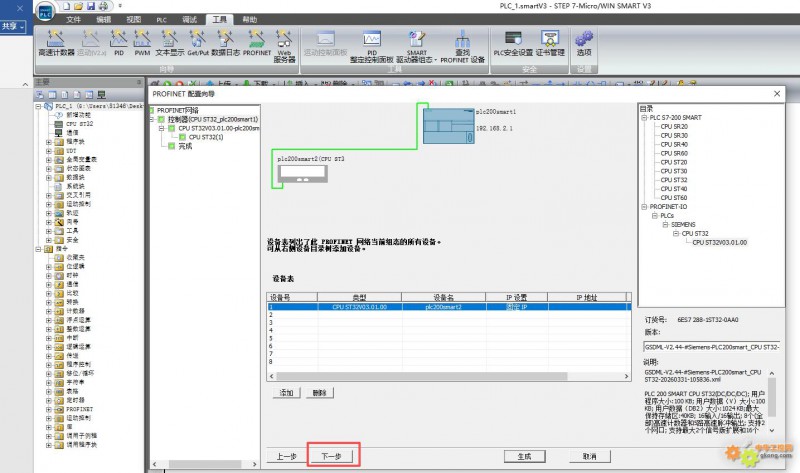

添加后如下圖所示，點擊下一步

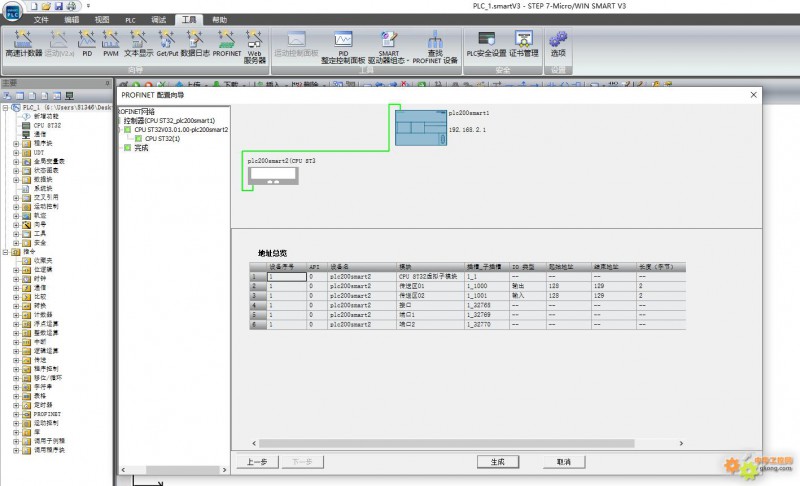

更改更新時間，點擊下一步

點擊生成

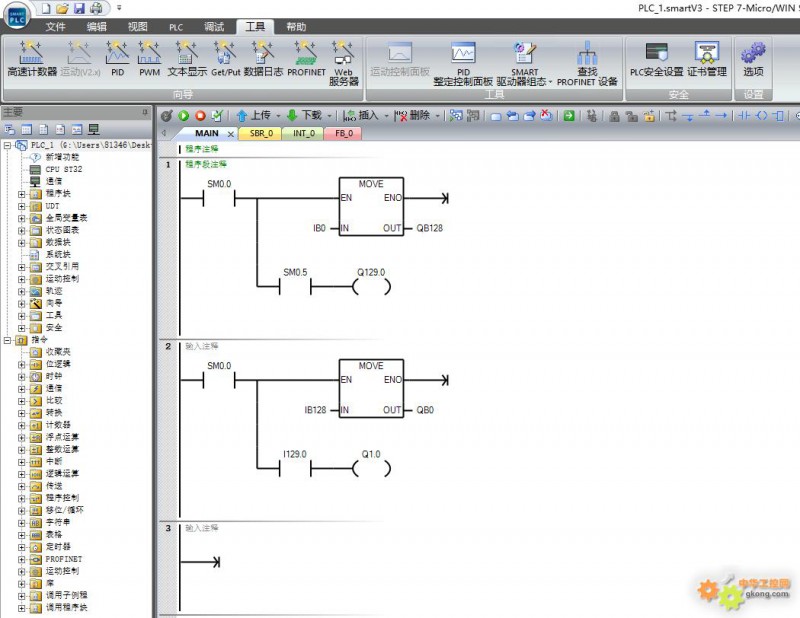

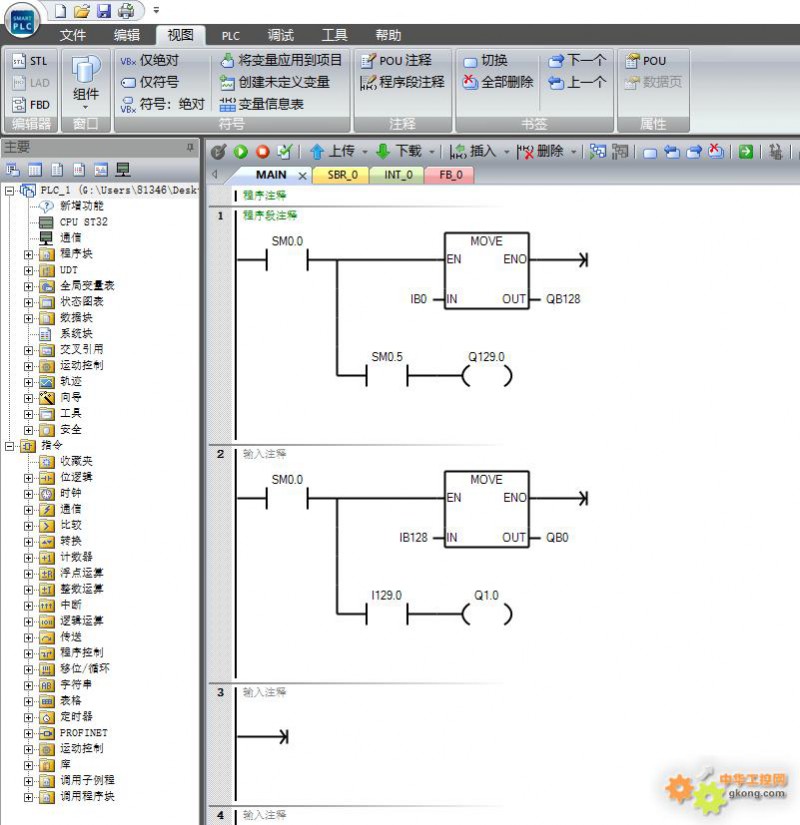

編寫控制器程序如下

1. 通電，并下載程序

七、測試方法

2臺PLC分別通過以太網線連接達泰歐美系PLC無線通訊終端 DTD426M3N，將天線接好以后，給DTD426M3N和PLC供電。當給1號PLC的I點輸入信號時，對應的2號PLC的Q點就有輸出信號。同樣的操作我們可以給2號PLC的I點輸入信號，此時對應的1號PLC的Q點就有輸出信號。2臺PLC之間是通過達泰DTD426M3N無線傳輸完成數據交互。

測試過程詳見文件夾

本方案例程源代碼在《S7-200SMART G2 PLC之間無線Profinet通訊例程》文件內。

八、達泰優勢

九、成功案例

部分應用方式 ▼

1. 物料運送線PLC無線應用，100m

1. 盾構機西門子PLC之間PROFINET協議
2. 生產線AGV與主控PLC之間，200m
3. 焦化四大車無線聯鎖及視頻監控傳輸，500m
4. 5臺天車與地面PLC之間，300m
5. 快遞分揀系統皮帶與就地plc控制，200m
6. 機器人之間無線組網通訊，500m
7. 6臺西門子PLC之間PN通訊，300m
8. 智能立體車庫觸摸屏與PLC無線通訊，50m
9. 西門子1500和霍尼韋爾DCS無線通訊，200m
10. RGV小車自組網無線通訊，150m
11. 倍福PLC與MCGS觸摸屏無線通訊，300m
12. 堆取料機與就地plc無線組網及監控?cái)?shù)據無線傳輸，500m
