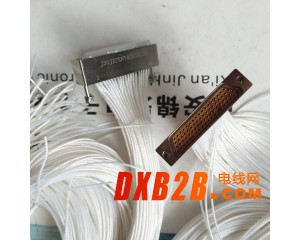

J30JHT系列微型矩形電連接器

產品特點

對應美國ITT Cannon的MDM系列產品；

采用絞線式彈性插針（俗稱麻花針），接點密度高；

尾端形式有甩線式、焊杯式、直插印制板式；

芯數：有9、15、21、25、31、37、A51、51、69、100芯十種規格

產品體積小、重量輕、接點密度高、系列化程度高；

本系列的產品的鎖緊組件按訂貨要求與產品組裝在一起供貨，如不需要鎖緊組件應在訂貨合同中說明；

產品性能符合GJB2446的要求。

主要技術特征

環境溫度	-55℃---+125℃	接觸電阻	≦10m歐
相對濕度	+40℃達95%	絕緣電阻	≧5000M歐
振動	10Hz-2000Hz    294m/s²	介質耐壓	800V
沖擊	980m/s²	機械壽命	500次
加速度	735m/s²	瞬斷時間	≦1us
額定電流	3A	鹽霧時間	96h

產品選用必知事項

J30J HT□ TJ/ZK □□□□□ -  □□□
① ② ③ ④ ⑤ ⑥ ⑦    ⑧

①主稱代號：J30J
②外殼結構與材料：鋁合金化學鍍鎳、外殼法蘭盤孔直徑（9-69芯為Φ2.31、100芯為Φ3.7）

③接觸件數目：9、15、21、25、31、37、A51、51、69、100

④連接器與接觸件種類：TJ—插頭裝插針；

 ZK—插座裝插孔；

⑤接觸件尾端形式：

Ⅰ型   00-甩線式，壓接導線線規AWG26(導線牌號，長度按需）

             CA-甩線式，壓接C55/0112-26導線，甩線長450mm;

             CB-甩線式，壓接C55/0112-26導線，甩線長900mm;

      Ⅱ型  SA-焊杯式

            ND-直插印制板，引腳長度2.77mm，9-37芯間距2.54mm*排距1.91mm。51-100芯間距1.91mm*排距1.91mm。

            NE-直插印制板，引腳長度3.65mm，9-37芯間距2.54mm*排距1.91mm。51-100芯間距1.91mm*排距1.91mm。

            NF-直插印制板，引腳長度4.37mm，9-37芯間距2.54mm*排距1.91mm。51-100芯間距1.91mm*排距1.91mm。

J30JHT壓接導線基本型

產品特點

1.用戶應根據設備的安裝方式選擇鎖緊組件，并在訂貨型號中注明；

2.接觸件與導線的端接方式為壓接，導線線芯截芯面積0.1mm²-0.15mm².此外，還可采用0.07mm²的導線，但產品型號特殊。

3.插頭合件型號：J30JHT-9、15、21、25、31、37、A51、51、69、100TJ/TK

4.插座合件型號：J30JHT-9、15、21、25、31、37、A51、51、69、100ZJ/ZK

產品型號

J30JHT-9TJ00000            J30JHT-9ZK00000

J30JHT-15TJ00000           J30JHT-15ZK00000

J30JHT-21TJ00000           J30JHT-21ZK00000

J30JHT-25TJ00000           J30JHT-25ZK00000

J30JHT-31TJ00000           J30JHT-31ZK00000

J30JHT-37TJ00000           J30JHT-37ZK00000

J30JHT-A51TJ00000          J30JHT-A51ZK00000

J30JHT-51TJ00000           J30JHT-51ZK00000

J30JHT-69TJ00000           J30JHT-69ZK00000

J30JHT-100TJ00000          J30JHT-100ZK00000



J30JHT壓接導線基本型

產品特點

1.用戶應根據設備的安裝方式選擇鎖緊組件，并在訂貨型號中注明；

2.接觸件與導線的端接方式為壓接，導線線芯截芯面積0.1mm²-0.15mm².此外，還可采用0.07mm²的導線，但產品型號特殊。

3.插頭合件型號：J30JHT-9、15、21、25、31、37、A51、51、69、100TJ/TK

4.插座合件型號：J30JHT-9、15、21、25、31、37、A51、51、69、100ZJ/ZK

產品型號

J30JHT-9TJSA000            J30JHT-9ZKSA000

J30JHT-15TJSA000           J30JHT-15ZKSA000

J30JHT-21TJSA000           J30JHT-21ZKSA000

J30JHT-25TJSA000           J30JHT-25ZKSA000

J30JHT-31TJSA000           J30JHT-31ZKSA000

J30JHT-37TJSA000           J30JHT-37ZKSA000

J30JHT-A51TJSA000          J30JHT-A51ZKSA000

J30JHT-51TJSA000           J30JHT-51ZKSA000

J30JHT-69TJSA000           J30JHT-69ZKSA000

J30JHT-100TJSA000          J30JHT-100ZKSA000





J30JHT直插印制板型

產品特點

1.接觸件尾端與印制板的連接方式為直插式，且網格尺寸9-37芯為1.91*2.54（行*列），51、100芯為1.91*1.91（行*列）

用戶應根據設備的安裝方式選擇鎖緊組件，并在訂貨型號中注明；

2.

產品型號

J30JHT-9TJN□N04-SFK            J30JHT-9ZKN□N04-SFK

J30JHT-15TJN□N04-SFK           J30JHT-15ZKN□N04-SFK

J30JHT-21TJN□N04-SFK           J30JHT-21ZKN□N04-SFK

J30JHT-25TJN□N04-SFK           J30JHT-25ZKN□N04-SFK

J30JHT-31TJN□N04-SFK           J30JHT-31ZKN□N04-SFK

J30JHT-37TJN□N04-SFK           J30JHT-37ZKN□N04-SFK

J30JHT-A51TJN□N04-SFK          J30JHT-A51ZKN□N04-SFK

J30JHT-51TJN□N04-SFK           J30JHT-51ZKN□N04-SFK

J30JHT-69TJN□N04-SFK           J30JHT-69ZKN□N04-SFK

J30JHT-100TJN□N04-SFK          J30JHT-100ZKN□N04-SFK
