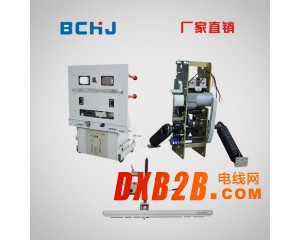

ZN85真空高壓斷路器采用一體化和模塊化設計，整體結構簡單合理，采用上下置，滅弧室部分在上面，聯鎖和操動部分在下面。使用專用的彈簧氣操動機構，無需調整，動作穩定可靠。

ZN85真空高壓斷路器機構被稱之為真空斷路器的神經中樞，原先用電磁機構，后來出現了彈簧機構，最新又出現了永磁機構。彈簧機構結構復雜，零件數多達200個，加工精度要求高，且彈簧機構的出力特性與真空斷路器的負載特性不相匹配，要在凸輪輪廓曲線和連桿結構上進行合理設計。

ZN85真空高壓斷路器機構使用環境

1.空氣溫度：不超過40℃ 日平均溫度不超過35℃ 最低周圍空氣溫度為－25℃
2.相對濕度：日平均值不大于95% 月平均值不大于90% 水蒸氣壓日平均值不大于2.2kPa
3.海拔高度：不超過1000m
4.周圍沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染

5.來自開關設備和控制設備外部的振動或地動是可以忽略的
6.在二次系統中感應電磁干擾的幅值不超過1.6kV

ZN85真空高壓斷路器機構維護

正常運到的斷路器應定期維護，清除其絕緣件表面的灰塵，用工頻耐壓法檢查真空滅弧室的真空度。用戶不應隨意更換使用與原型號不一致的電器元件。操作人員應初步了解斷路器的性能及安裝調整和維護的基本知識，對運行中出現的問題應予以記錄，必要時可通知制造廠家，派人協助解決。
