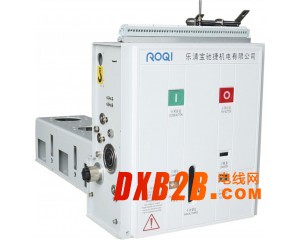

VS1側裝真空高壓斷路器采用高絕緣性能的滅弧室，滿足高海拔2000米以內地區使用要求，采用復合絕緣結構，滿足正常運行條件下的絕緣要求，并有效的減小了斷路器的體積，總體布局合理。

高壓真空斷路器和配件的主題部分設置在由環氧樹脂采用APG工藝澆注而成的絕緣筒內，這種結構能有效地防止包括外力沖擊，污穢環境等外部因素對真空滅弧室的影響，斷路器主體安裝在斷路器框架的前部，與操動機構連接成一個整體。

VS1側裝真空高壓斷路器以其結構簡單、機電壽命長、檢修維護工作量小、防燃、防爆、運行可靠性高和適宜頻繁操作等特性在中壓系統中得到廣泛應用。它的操作機構由于動作行程短，結構簡單，零部件少，因而故障少，被稱為基本免維護電器。

VS1側裝高壓真空斷路器的本體部分是由導電回路、絕緣系統、密封件以及殼體組成，整體結構為三相共箱式，其中導電回路由進出線導電桿、進出線絕緣支座、導電夾、軟連接以及真空滅弧室連接而成，機構主要是用來電動儲能、電動分合閘，同時具有手動功能，整個結構由合閘彈簧、儲能系統、過流脫扣器、分合閘線圈、手動分合閘系統、輔助開關以及儲能指示等部件組成。
