液壓泵是液壓系統的動力元件，是靠發動機或電動機驅動，從液壓油箱中吸入油液，形成壓力油排出，送到執行元件的一種元件。液壓泵按結構分為齒輪泵、柱塞泵、葉片泵和螺桿泵。

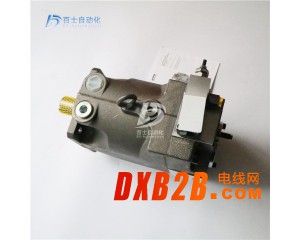

派克部分系列型號：

基本信息

中文名稱

液壓泵



外文名稱

hydraulic pump





行 業

機械制造



應用學科

機械工程（一級學科）；傳動（二級學科）；液壓傳動（二級學科）



目錄

1簡介

2分類

3特點

4液壓泵工作原理

5性能參數

6修理維護

簡介

液壓泵圖示符號

液壓泵圖示符號



為液壓傳動提供加壓液體的一種液壓元件，是泵的一種。它的功能是把動力機(如電動機和內燃機等)的機械能轉換成液體的壓力能。影響液壓泵的使用壽命因素很多，除了泵自身設計、制造因素外和一些與泵使用相關元件(如聯軸器、濾油器等)的選用、試車運行過程中的操作等也有關系。



液壓泵的工作原理是運動帶來泵腔容積的變化，從而壓縮流體使流體具有壓力能。



必須具備的條件就是泵腔有密封容積變化。



分類



常用液壓泵的種類:



1、按流量是否可調節可分為:變量泵和定量泵。輸出流量可以根據需要來調節的稱為變量泵，流量不能調節的稱為定量泵。



2、按液壓系統中常用的泵結構分為:齒輪泵、葉片泵和柱塞泵3種。



齒輪泵:體積較小，結構較簡單，對油的清潔度要求不嚴，價格較便宜;但泵軸受不平衡力，磨損嚴重，泄漏較大。



葉片泵:分為雙作用葉片泵和單作用葉片泵。這種泵流量均勻、運轉平穩、噪音小、作壓力和容積效率比齒輪泵高、結構比齒輪泵復雜。



液壓泵內部結構圖

液壓泵內部結構圖



柱塞泵:容積效率高、泄漏小、可在高壓下工作、大多用於大功率液壓系統;但結構復雜，材料和加工精度要求高、價格貴、對油的清潔度要求高。



一般在齒輪泵和葉片泵不能滿足要求時才用柱塞泵。還有一些其他形式的液壓泵，如螺桿泵等，但應用不如上述3種普遍。



特點

鋁合金制造、強度高、耐腐蝕、重量輕、適合各種環境下作業。



雙速特性減少了打壓次數，在低壓室快速處于負載用功狀態，立刻轉換成高壓，縮短每次作業周期。



配有壓力調節閥，可調節控制及設定工作壓力。組成



液壓機械行業常會用到的葉片泵

液壓機械行業常會用到的葉片泵



聯軸器

1、聯軸器的選用



液壓泵傳動軸不能承受徑向力和軸向力，因此不允許在軸端直接安裝帶輪、齒輪、鏈輪，



通常用聯軸器聯接驅動軸和泵傳動軸。如因制造原因，泵與聯軸器同軸度超標，裝配時又存在偏差，則隨著泵的轉速提高離心力加大聯軸器變形，變形大又使離心力加大。造成惡性循環，其結果產生振動噪聲，從而影響泵的使用壽命。此外，還有如聯軸器柱銷松動未及時緊固、橡膠圈磨損未及時更換等影響因素。



2、聯軸器的裝配要求



剛性聯軸器兩軸的同軸度誤差≤0.05mm



彈性聯軸器兩軸的同軸度誤差≤0.1mm



兩軸的角度誤差<1°;



驅動軸與泵端應保持5~10mm距離;



液壓油箱

1、 液壓油箱的選用



液壓油箱在液壓系統中的主要作用為儲油、散熱、分離油中所含空氣及消除泡沫。選用油箱首先要考慮其容



量，一般移動式設備取泵大流量的2~3倍，固定式設備取3~4倍;其次考慮油箱油位，當系統全部液壓油缸伸出后油箱油面不得低于最低油位，當油缸回縮以后油面不得高于最高油位;最后考慮油箱結構，傳統油箱內的隔板并不能起沉淀臟物的作用，應沿油箱縱軸線安裝一個垂直隔板。此隔板一端和油箱端板之間留有空位使隔板兩邊空間連通，液壓泵的進出油口布置在不連通的一端隔板兩側，使進油和回油之間的距離最遠，液壓油箱多起一些散熱作用。



2、 液壓油箱的安裝



按照安裝位置的不同可分為上置式、側置式和下置式。



上置式油箱把液壓泵等裝置安裝在有較好剛度的上蓋板上，其結構緊湊、應用最廣。此外還可在油箱外殼上鑄出散熱翅片，加強散熱效果，即提高了液壓泵的使用壽命。



側置式油箱是把液壓泵等裝置安裝在油箱旁邊，占地面積雖大，但安裝與維修都很方便，通常在系統流量和油箱容量較大時采用，尤其是當一個油箱給多臺液壓泵供油時使用。因側置式油箱油位高于液壓泵吸油口，故具有較好的吸油效果。



下置式油箱是把液壓泵置于油箱底下，不僅便于安裝和維修，而且液壓泵吸入能力大為改善。



濾油器





濾油器的選用







一般粒徑在10μm以下的污染物對泵的影響不太明顯，而大于10μm、特別是在40μm以上時對泵的使用壽命就有明顯影響。液壓油中固體污染顆粒極易使泵內相對運動零件表面磨損加劇，為此需要安裝濾油器降低油的污染程度。過濾精度要求:軸向柱塞泵10~15μm，葉片泵為25μm，齒輪泵為40μm。泵的污染磨損可以控制在允許范圍之內。高精度濾油器使用日益廣泛，可大大延長液壓泵的使用壽命。



液壓泵工作原理

是為液壓傳動提供加壓液體的一種液壓元件，是泵的一種。它的功能是把動力機(如電動機和內燃機等)的機械能轉換成液體的壓力能。圖中為單柱塞泵的工作原理。凸輪由電動機帶動旋轉。當凸輪推動柱塞向上運動時，柱塞和缸體形成的密封體積減小，油液從密封體積中擠出，經單向閥排到需要的地方去。當凸輪旋轉至曲線的下降部位時，彈簧迫使柱塞向下，形成一定真空度，油 箱中的油液在大氣壓力的作用下進入密封容積。凸 輪使柱塞不斷地升降，密封容積周期性地減小和增 大，泵就不斷吸油和排油。



性能參數

液壓泵是液壓系統的動力元件，其功用是給液壓系統提供壓力油，從能量轉換角度講，它將是原動機(如發動機)輸出的機械能轉換為便于輸送的液體的壓力能。液壓馬達則屬于執行元件，它能將輸入液體的壓力能轉換為輸出軸轉動的機械能，用來拖動負載做功。根據結構形式，液壓泵與液壓馬達具體可分為齒輪式、葉片式、柱塞式等類型。



1.液壓泵壓力



液壓泵工作壓力是指泵(或馬達)在實際工作時輸出(或輸入)油液的壓力，由外負載決定。



額定壓力是指在正常工作條件下，按試驗標準規定能連續運轉的最高壓力。其大小受壽命的限制，若超過額定壓力工作，泵(或馬達)的使用壽命將會比設計的壽命短。當工作壓力大于額定壓力時稱超載。



2.轉速



工作轉速是指泵(或馬達)在工作時的實際轉動速度。



額定轉速是指在額定壓力下，能連續長時間正常運轉的最高轉速。若泵超過額定轉速工作將會造成吸油不足，產生振動和大的噪聲，零件會遭受氣蝕損傷，壽命降低。



最低穩定轉速是指馬達正常運轉所允許的最低轉速。在此轉速下，馬達不出現爬行現象。



3.排量、流量



排量是指泵(或馬達)每轉一周，由密封容腔幾何尺寸變化而得的排出(或輸入)液體的體積，常用單位是ml/r(毫升/轉)。排量可以通過調節發生變化的成為變量泵(或變量馬達)，排量不能變化的成為定量泵(或定量馬達)。



實際流量是指泵(或馬達)工作時出口處(或進口處)的流量。由于泵本身存在內泄漏，其實際流量小于理論流量。由于馬達本身也存在內泄漏，要實現指定轉速，為補償泄漏量，其輸入實際流量必須大于理論流量。



4.效率



容積效率，對液壓泵是指其實際流量與理論流量的比值。對液壓馬達是指其理論流量與實際流量的比值。



機械效率，對液壓泵是指其理論轉矩與實際輸入轉矩的比值。對液壓馬達其實際輸出的轉矩為理論轉矩克服摩擦力后的轉矩，因此其機械效率為實際輸出轉矩與理論轉矩的比值。



總效率是指泵(或馬達)的輸出功率與輸入功率的比值。總效率等于容積效率與機械效率的乘積。



修理維護

故障原因:(1)液壓油箱油面過低;



排除方法:添加液壓油



故障原因:(2)沒按季節使用液壓油;



排除方法:通常適用46#液壓油(或68#)無需要特別更換，冬季的北方特冷時考慮使用32#



故障原因:(3)進油管被臟物嚴重堵塞;



排除方法:取出管內異物



故障原因:(4)油泵主動齒輪油封損壞，空氣進入液壓系統;



排除方法: 更換老化的或損壞的油封、O形密封圈



故障原因:(5)油泵進、出油口接頭或彎接頭"O"形密封圈損壞，彎接頭緊固螺 栓或進、出油管螺母未上緊，空氣進入液壓系統;



排除方法:更換O形密封圈，上緊接頭處螺栓或螺母



故障原因:(6)油泵內漏，密封圈老化;



排除方法:更換密封圈



故障原因:(7)油泵端面或主、從動齒輪軸套端面磨損或刮傷，兩軸套端面不平度超差;



排除方法:更換磨損齒輪油泵或油泵軸套，磨損輕微時平板上將端面磨平整。其不平度允許誤差0.03mm;上軸套端面低于泵體，上平面(正常值低于2.5~2.6mm)，如超差時應下軸套加0.1~0.2mm銅片來補償，安裝時則應套后軸套上裝入



故障原因:(8)油泵內部零件裝配錯誤造成內漏;



排除方法:卸荷片和密封環必須裝進油腔，兩軸套才能保持平衡。導向鋼絲彈力應能同時將上、下軸套朝從動齒輪旋轉方向扭轉一微小角度，使主、從動齒輪兩個軸套加工平面緊密貼合;軸套上卸荷槽必須裝低壓腔一側，以消除齒輪嚙合時產生有害閉死容積;壓入自緊油封前，應其表面涂一層潤滑油，還要注意將阻油邊緣朝向前蓋，不能裝反;裝泵蓋前，須向泵殼內倒入少量液壓油，并用手轉動嚙合齒輪



故障原因:(9)"左旋"裝"右旋"油泵，造成沖壞骨架油封;



排除方法:"右旋"泵不能裝"左旋"機上，否則會沖壞骨架油封;



故障原因:(10)液壓油過臟。



排除方法:清洗系統，更換液壓油。



故障原因:(11)泵的過濾器被污物阻塞不能起濾油作用



排除方法:用干凈的清洗油將過濾器去除污物。



故障原因:(12)油位不足，吸油位置太高，吸油管露出油面:



排除方法:加油到油標位，降低吸油位置。



故障原因:(13)泵體與泵蓋的兩側沒有加紙墊;泵體與泵蓋不垂直密封:



排除方法:旋轉時吸入空氣:泵體與泵蓋間加入紙墊;泵體用金剛砂在平板上研磨，使泵體與泵蓋垂直度誤差不超過0.005mm，緊固泵體與泵蓋的聯結，不得有泄漏現象。



故障原因:(14)泵的主動軸與電動機聯軸器不同心，有扭曲摩擦:



排除方法:調整泵與電動機聯軸器的同心度，使其誤差不超過0.2mm。



故障原因:(15)泵齒輪的嚙合精度不夠:



排除方法:對研齒輪達到齒輪嚙合精度。



故障原因:(16)泵軸的油封骨架脫落，泵體不密封:



排除方法:更換合格泵軸油封。
