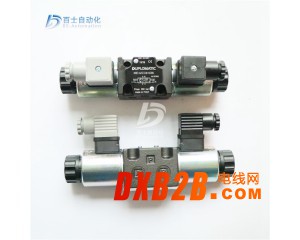

迪普馬DL3-SA2/10N-D12K1方向控制閥
迪普馬DL3-SA2/10N-D12K1方向控制閥
產品簡介：
電磁閥(ElectromagDXB2B.COM，高溫線icvalve)是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。
迪普馬部分系列型號：
RPC2-CTN/31 流量閥
RPCE3-S/C/51-24 比例調速閥
RPCE3-S/C/51-24 比例調速閥
RPCER1-8/C/52-24 比例流量閥
DSA3-TA/10N 氣控方向換向閥
DSC3-TA/10N 液控換向閥
DSE3-A08/10N-D24K1 比例方向閥
DSE3-A08/10N-D24K1 比例方向閥
DSE3-A16/10N-D24K1 比例方向閥
DSE3-A16/10N-D24K1 比例方向閥
DSE3-A26/10N-D24K1 比例方向閥
DSE3-A26/10N-D24K1 比例方向閥
DSE3-A26/10N-D24K1 比例方向閥
DSE3-C08/10N-D24K1 比例方向閥
DSE3-C16/10N-D24K1 比例方向閥
DSE3-C26/10N-D24K1 比例方向閥
DSE3-C26/10N-D24K1 比例方向閥
DSE3-C26/10N-D24K1 比例方向閥
DSE3-C26/10N-D24K1 比例方向閥
DSE3G-A26/11N-E0K11/B 比例方向閥
DSE3G-C16/10N-E1K11/B 比例方向閥
DSE3G-C26/11N-E0K11/B 比例方向閥
DSE3G-Z08/11N-E0K11/C 比例方向閥
DSE5-A30/10N-D24K1 比例方向閥
DSE5-A60/10N-D24K1 比例方向閥
DSE5-A60/10N-D24K1 比例方向閥
DSE5-A60/10N-D24K1 比例方向閥
DSE5-C30/10N-D24K1 比例方向閥
DSE5-C60/10N-D24K1 比例方向閥
DSE5-C60/10N-D24K1 比例方向閥
DSE5G-A60/10N-E0K11 比例閥
DSE5G-C60/10N-E0K11 比例閥
DSE5G-C60/10V-E0K11/B 比例方向閥
DSE5G-C60/10V-E0K11/B 比例方向閥
DSE5J-C80/10N-E0K11/C 比例方向閥
DSH-2B2-04G 電磁換向閥
DSH-3C2-04G 電磁換向閥
DSH-3C6-04-G-TE-D2-30 電液換向閥
DSP7-S1/10N-II/D24K1 電液換向閥
DSP7-S1/10N-II/D24K1 電液換向閥
DSP7-S3/20N-EE/D24K1 電液換向閥
DSP7-S3/20N-EE/D24K1 電液換向閥
DSP7-TA/20N-IE/D24K1 電液換向閥
DSPE5J-C100/11N/EE/E0K11/C 比例方向閥
DSPE7-C100/11N-II/D24K1 比例方向閥
DSPE7-C100/11N-II/D24K1 比例方向閥
DSPE7-C150/11N-II/D24K1 比例方向閥
DSPE7-C150/11N-II/D24K1 比例方向閥
DSPE7J-A150SA/20N-II/E0K11 比例閥
DSPE7J-C100/20N-II/E0K11 比例閥
DSPE7J-C150/20N-II/E0K11 比例閥
DSPE7J-C150/20N-II/E0K11 比例閥
DSPE7J-C150SA/20N-II/E0K11 比例閥
DSPE7J-C200/11N/EE/E0K11/C 比例方向閥
DSPE7J-RC150/20N-II/E0K11 比例閥
DSPE8G-C300(P-A)/150(B-T)/11N-11/E0K11 電液比例換向閥
DT03-2E/10/24VDC 電磁錐式方向閥
DT03-3C/10/24VDC 拆裝式電磁閥
DT03-3C/10/24VDC 拆裝式電磁閥
C20.6-A24K1/10迪普馬線圈
C20.6-A110K1/10迪普馬線圈
C20.6-A230K1/10迪普馬線圈
C22-D12K1/11N迪普馬線圈
C22-D24K1/10迪普馬DUPLOMATIC電磁鐵
C22-D110K1/10迪普馬DUPLOMATIC電磁線圈
C25.4-A110K1/11迪普馬線圈
C25.4-A230K1/11迪普馬線圈
C31-D24K1/20迪普馬線圈
C31-D110K1/20迪普馬線圈
C31-D220K1/20迪普馬線圈
EM48/R/101902679230V50HZ迪普馬線圈
EM47/R/10DC24V迪普馬線圈
PSP4/21N-K1-K迪普馬DUPLOMATIC壓力開關
PSP6/21N-K1-K迪普馬DUPLOMATIC壓力繼電器
RPC1-22/CT/41迪普馬DUPLOMATIC流量控制閥
RPC1-22/T3/M/41迪普馬DUPLOMATIC流量控制閥
RPC1-4/T3/M/41迪普馬DUPLOMATIC流量控制閥
RPC1-16/CT/41迪普馬DUPLOMATIC流量控制閥
RPC2-TS/31迪普馬DUPLOMATIC流量控制閥
RS6/30迪普馬DUPLOMATIC單向節流閥
DS3-S1/11N-D24K1迪普馬DUPLOMATIC方向控制閥
DS3-S1/11N-A230K1迪普馬DUPLOMATIC電磁閥
DS3-S2/11N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS3-S2/11N-A230K1迪普馬DUPLOMATIC電磁方向閥
DS3-S3/11N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS3-S4/11N-A230K1迪普馬DUPLOMATIC電磁方向閥
DS3-S4/11N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS3-S4/11N-D24K1/CM迪普馬DUPLOMATIC電磁方向閥
DS3-S9/12N-D24K1/F/CM迪普馬DUPLOMATIC電磁方向閥
DS3-S10/11N-D24K1迪普馬DUPLOMATIC電磁換向閥
DS3-S20/11N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS3-SA1/11N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS3-SA2/11N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS3-SB1/11N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS3-TA/11N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS3-TA/11N-A230K1迪普馬DUPLOMATIC電磁閥
DS3-TA/11N-D24K1/CM(手動)迪普馬DUPLOMATIC電磁方向閥
DS3-TA23/11N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS3-TA23/12N-D24K1/F/CM迪普馬DUPLOMATIC電磁方向閥
DS3-TB23/11N-D24K1迪普馬向閥
DS5-S1/12N-A230K1迪普馬DUPLOMATIC電磁方向閥
DS5-S1/12N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS5-S2/12N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS5-S2/12N-A230K1迪普馬DUPLOMATIC電磁方向閥
DS5-S3/12N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS5-S3/12N-A230K1迪普馬DUPLOMATIC電磁方向閥
DS5-S4/12N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS5-S20/12N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS5-TA/12N-A230K1迪普馬DUPLOMATIC電磁方向閥
DS5-TA02/12N-D24K1迪普馬DUPLOMATIC電磁方向閥
DS5-TA/12N-D24K1迪普馬DUPLOMATIC電磁方向閥
RQ4M5-DT/51迪普馬DUPLOMATIC電磁方向閥
RQ4M5-SAT/51迪普馬DUPLOMATIC先導式溢流閥
RQ4M5-SP/51迪普馬DUPLOMATIC先導式溢流閥
RQ4M6-D/51迪普馬DUPLOMATIC先導式溢流閥
RQ4M6-DT/51迪普馬DUPLOMATIC先導式溢流閥
RQ4M6-SAT/51迪普馬DUPLOMATIC先導式溢流閥
RQ4M6-SP/51迪普馬DUPLOMATIC先導式溢流閥
RQM3-P5/A/60N-D24K1迪普馬DUPLOMATIC先導式溢流閥
RQM3-P5/C/60N-D24K1迪普馬DUPLOMATIC電磁溢流閥
RQM3-P6/A/60N-A230K1迪普馬DUPLOMATIC電磁溢流閥
RQM3-P6/C/60N-D24K1迪普馬DUPLOMATIC電磁溢流閥
RQM3-P6/D/60N-A230K1迪普馬DUPLOMATIC電磁溢流閥
RQM5-P5/A/60N-D24K1迪普馬DUPLOMATIC電磁溢流閥
RQM5-P5/C/60N-D24K1迪普馬DUPLOMATIC電磁溢流閥
RQM5-P6/A/60N-D24K1迪普馬DUPLOMATIC電磁溢流閥
RQM5-P6/A/60N-A230K1迪普馬DUPLOMATIC電磁溢流閥
RQM5-P6/C/60N-D24K1迪普馬DUPLOMATIC電磁溢流閥
RQM5-P6/D/60N-A230K1迪普馬DUPLOMATIC電磁溢流閥
RQM7-P6/A/60N-D24K1迪普馬DUPLOMATIC電磁溢流閥
RQ3-P5/41迪普馬DUPLOMATIC溢流閥
RQ3-P6/41迪普馬DUPLOMATIC溢流閥
RQ5-P5/41迪普馬DUPLOMATIC溢流閥
RQ5-P6/41迪普馬DUPLOMATIC溢流閥
RQ5-W5/41迪普馬DUPLOMATIC溢流閥
RQ7-P6/41迪普馬DUPLOMATIC溢流閥
CR5/22N迪普馬DUPLOMATIC溢流閥
電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。在實際應用中，可根據不同的需要將方向控制閥分成若干類別:
(1)按照氣體在管道的流動方向，如果只允許氣體向一個方向流動，這樣的閥叫做單向型控制閥，比如單向閥，梭閥等;可以改變氣體流向的控制閥叫做換向閥，比如常用的2way2port，2way3port，2way5port，3way5port等。
(2)按照控制方式可分為電磁閥，機械閥，氣控閥，人控閥。其中電磁閥又可以分為單和雙電控閥兩種;機械閥可分為球頭閥，滾輪閥等多種;氣控閥也可分為單氣控和雙氣控閥;人力閥 可以分為手動閥，腳踏閥兩種。
(3)按工作原理可以分為直動閥和先導閥，直動閥就是靠人力或者電磁力，氣動力直接實現換向要求的閥;先導閥是由先導頭和閥主體2部分構成，有先導頭活塞驅動閥主體里面的閥桿實現換向。
(4)根據換向閥桿的工作位置可以將閥分為2way，3way閥。
(5)根據閥上氣孔的多少來進行劃分，可以分為2port，3port，5port閥。
種類
普通單向閥
(逆止閥或止回閥)
功用:只允許油液正向流動，不許反流。
分類:直通式、直角式
結構:閥體、閥心錐形、鋼球式 、彈簧等
工作原理:液流從進油口流入時，A →B
液流從出油口流入時，A → B
開啟壓力:0、04--0、1MPa
做背壓閥:Pk=0.2--0.6 MPa 3
液控單向閥
功用:正向流通，反向受控流通
方向控制閥
方向控制閥
結構:普通單向閥+液控裝置
K不通壓力油，A → B
工作原理〈
K通壓力油，A → B
結構特點:B→ A，∵ PB=P工，很高
∴ 彈簧腔背壓很大，pk很大時才能頂開閥心,影響可靠性。
故 可采用如下措施
1) 采用先導閥預先卸壓
2) 采用外泄口回油降低背壓
應用:∵液控單向閥具有良好的反密封性
∴ 常用于保壓、鎖緊和平衡回路
梭閥
相當于兩個單向閥組合的閥
具有邏輯"或門"功能.在邏輯回路和程序控制回路中廣泛運用,在手動---自動回路的轉換上常用。
因梭閥在換向過程中存在路路通過程，因此當某一接口進氣量或排氣量非常小的時候，閥的前后不能產生使閥正常換向的壓力差，使閥不能完全換向而中途停止，造成閥的動作失靈。所以在使用時因注意，不要在某一接口處采用變徑接頭造成通路過小。
雙壓閥
與門功能
快速排氣閥
作用:是為了加快汽缸運動速度作快速排氣的。
在給定條件下工作地汽缸殺毒很大程度上取決于控制閥的大小，如需要提高速度(尤其是需要提高單向速度時)，可安裝一個快速排氣閥，而不必承擔大型控制閥的費用。
滑閥式換向閥
(1)換向閥的結構和工作原理
閥體:有多級沉割槽的圓柱孔
結構〈
閥芯:有多段環行槽的圓柱體
分類:
二位
按工作位置數分 < 三位 位:閥心相對于閥體的工作位置數。
四位
二通 按通路數分 < 三通 通: 閥體對外連接的主要油口數
四通 (不包括控制油和泄漏油口)
五通
電磁換向閥
液動換向閥
按控制方式分 <電液換向閥
機動換向閥
手動換向閥
滑閥式換向閥主體結構形式
滑閥式換向閥主體結構形式
圖形符號含義:
1 位--用方格表示，幾位即幾個方格
2 通--↑ 不通-- ┴ 、┬ 箭頭首尾和堵截符號與一個方格有幾個交
點即為幾通。
3 油口有固定方位和含義，p--進油口(左下)， T--回油口(右下) ,
A.B--與執行元件連接的工作油口(左、右上)。
4 彈簧--W、M，畫在方格兩側
二位閥，靠彈簧的一格。
5 常態位置 〈 原理圖中，油路應該連接在常態位置 三位閥，中間一格。
滑閥的中位機能
滑閥機能:換向閥處于常態位置時，閥中各油口的連通方式，對三位閥即中間位置各
油口的連通方式，所以稱中位機能。
中位機能:三位換向閥處于中立位置時，閥中各油口的連通方式。
(3) 換向閥的主要性能
1) 工作可靠
2) 壓力損失小
3) 內泄漏小
4) 換向時間與復位時間
5) 使用壽命長
(4) 操作方式
手動換向閥
特征:利用手動杠桿操縱閥芯運動以控制流向
分類:鋼球定位式、 彈簧復位式。
多路換向閥
特征:是一種集中布置的組合式手動換向閥
串聯式
分類:按組合方式有〈 并聯式
順序單動式
機動換向閥
特征:利用擋鐵或凸輪使閥心運動以控制流向
分類:常為二位閥，有二位二通、三通、四通
舉例:二位二通機動換向閥
組成:閥體、閥心、彈簧、滾輪等
常態: P→ A
工作原理〈
滾輪壓下: P→ A
電磁換向閥
特征:利用電磁鐵推力，推動閥心運動以控制流向。
二通 四通
分類:二位〈 三通 三位〈 等
四通 五通
舉例:三位四通電磁換向閥:
組成:閥體、閥心、彈簧、電磁鐵等
工作原理: 圖示位置，P、A、B、T均不通
右電磁鐵通電，P → A ， B → T
左電磁鐵通電，P → B ， A → T
二位三通電磁換向閥:
工作原理 : 圖示位置， P → A B ┴
電磁鐵通電，P → B A ┴
符號:
交流(D)
電磁鐵分類: 按電源分〈 直流(E)
本整形 干式
按內部有無油液〈
濕式 壽命長
液動換向閥
特征:利用壓力油改變滑閥位置以控制流向
分類:二位、三位等
組成:
工作原理: 圖示位置，p、A、B、均 → T
X1通壓力油，p → A，B → T X2通壓力油，p → B，A → T
電液換向閥
特征:利用電磁閥控制液動閥，以變換液流方向。
電磁閥(先導閥)
組成〈 〉 組合而成
液動閥(主閥)
工作原理:
電:p ┴ A、B → T
圖示 〈
液:p 、A 、B、T均不通
電:p → A → 液動閥左腔，液動閥右腔 → B → T
1YA通電〈
液:p → A ，B → T
電:p → B → 液動閥右腔，液動閥左腔 → A → T
2YA通電〈
液:p → B，A → T 特點:(1) 阻尼調節器(又稱換向時間調節器)，實為一疊加式單向節流閥，可疊放在
先導閥和主閥之間。
(2) 主閥心行程調節機構
(3) 預壓閥-常裝在以內控方式供油的電液換向閥中。 3 球閥式換向閥
特征:球閥式換向閥是座閥式換向閥的一種形式，通過改變鋼球在閥體內的相對位置來改變流向。
自力式壓力調節閥
自力式壓力調節閥因為不需要其它外來能源如電源、氣源，僅靠介質自身的能量來驅動，既節能又環保，使用方便，安裝完畢后設定好壓力值即可投入自動運行，所以在對控制精度要求不高，又缺乏電源、氣源的場合，得到了越來越廣泛的使用。此類控制閥快易優均有收錄。但在使用過程中，一定要注意選型的特殊性，否則容易引起事故。在使用過程中，要注意使用的選型和安裝環境，因此，詳細了解自力式壓力調節閥的工作原理和結構是非常重要的。
用途和適用范圍
自力式壓力調節閥(以下簡稱壓力閥)是一種無需外來能源而只依靠調介質自身的壓力變化進行自動調節壓力的節能型產品.具有測量、執行、控制的綜合功能。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供噯系統。本產品可用于非腐蝕性(最高溫度350℃)的液體、氣體和蒸汽等介質的壓力控制裝置。
