基本信息

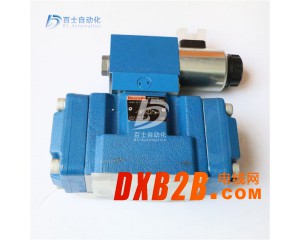

電液換向閥

是與電磁操縱的先導閥組合成一體的液動換向閥。





電液換向閥是用控制油路中的壓力油推動閥芯。



電液換向閥是電磁換向閥和液控換向閥的組合，它是用電磁換向閥控制液控換向閥的動作，變換流體流動方向的控制閥。



電液換向閥和液控換向閥主要用在流量超過電磁換向閥正常工作允許范圍的液壓系統中，對執行元件的動作進行控制，或對油液的流動方向進行控制。



說明事項

1. 產品可任意安裝，優先考慮水平位置。





2. 液壓系統所用介質必須過濾，過濾精度至少20μm。



3. 固定螺釘請按樣本中所列參數選用。



4. 與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm



工作原理: 。。 當兩個電磁閥線圈通電時，平衡孔回路關閉，泄流孔回路打開，活塞上腔泄壓，活塞上行，閥門打開。反之，活塞下行，閥門關閉。在閥門開啟和關閉過程中，可將流量信號及閥塞位置信號傳送給計算機，經過計算機處理后發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟高度上，實現對管道介質流量的控制。當向動圈輸入正向節制電流時，電磁力使動圈與節制閥芯向下移動，此時上節流口關小，下節流口開大，隨動活塞上腔的壓力升高，從而推動活塞下移當活塞位移到達節制閥芯的位移量時，上、下節流口過流面積重又恢復相等，隨動活塞兩頭的液壓推力恢復相等，隨動活塞便不用人的勞力穩定在這一新的平衡位置。





主閥的管口（4）連接于壓縮機高壓排氣口，管口（2）連接于壓縮機低壓吸氣口。（1）、（3）兩個管口分別連接蒸發器的出氣口和冷凝器的進氣口。（3）接冷凝器進氣口，（1）接蒸發器出氣口。





當電磁閥不通電時，系統工作于制冷狀態，控制閥因彈簧1的作用，閥心移至左端，處于釋放狀態，此時毛細管E與C連通。因為E接在低壓吸氣管上，所以毛細管C及主閥內左端空間均為低壓，高壓氣體由主閥管口4進入主閥，經活塞I的排氣孔使主閥內的右端空間成為高壓，推動主閥閥芯移至左端，管口2與管口1連通而管口4與管口3連通，系統形成制冷循環狀態。





當電磁閥通電時，電磁力吸動控制閥閥芯向右移動，毛細管E與D相連。主閥內右端空間成為低壓，高壓氣體經活塞II的排氣孔進入主閥內左端空間，推動閥芯移向右端，管口2與管口3連通而管口4與管口1連通，蒸發器、冷凝器的功能對換，系統轉換成制熱循環狀態。







電液換向閥的特點：





電液換向閥由電磁換向閥和液動換向閥兩部分組成，其中電磁換向閥起先導閥作用，而液動換向閥起主閥作用，控制執行元件的主油路。它換向平穩，但換向時間長；允許通過的流量大，是大流量閥。





1、結構簡單、體積小、質量輕，加工方便。





2、密封性能良好，內泄量少。





3、換向響應速度快，反應靈敏。





4、換向可靠性高。





電液換向閥的分類：





電液換向閥主要由四通氣動換向閥（主閥）、電磁換向閥（控制閥）及毛細管組成。主閥內由滑塊、活塞組成活動閥芯，主閥閥體兩端有通孔可使兩端的毛細管與閥體內空間相連通，滑塊兩端分別固定有活塞，活塞兩邊的空間可通過活塞上的排氣孔相通。控制閥由閥體和電磁線圈組成。閥體內有針型閥芯。主閥與控制閥之間有三根（或四根）毛細管相連，形成電液換向閥的整體。





包含比例流量閥、比例壓力閥、比例換向閥。依據工程機械液壓操作的特色，以構造情勢劃分電液換向閥主要有兩類：一類是螺旋插裝式比例閥，另一類是滑閥式比例閥。





1、螺旋插裝式比例閥是通過螺紋將電磁比例插裝件固定在油路集成塊上的元件，螺旋插裝閥具有運用靈巧、節儉管路和本錢低廉等特色，近年來在工程機械上的利用越來越普遍。常用的螺旋插裝式比例閥有二通、三通、四通和多通等情勢，二通式比例閥重要是比例節流閥，它常與其它元件一起構成復合閥，對流量、壓力進行把持；三通式比例閥重要是比例減壓閥，也是移動式機械液壓體系中利用較多的比例閥，它重要是對液動操作多路閥的先導油路進行操作。應用三通式比例減壓閥可以取代傳統的手動減壓式先導閥，它比手動的先導閥具有更多的機動性和更高的掌握精度。可以制成如圖1所示的比例伺服把持手動多路閥，依據不同的輸進信號，減壓閥使輸出活塞具有不同的壓力或流量進而實現對多路閥閥芯的位移進行比例節制。四通或多通的螺旋插裝式比例閥可以對工作裝置實現單獨的節制。





2、電液滑閥式比例多路閥是比擬幻想的電液轉換控制元件，它不僅保存了手動多路閥的基礎功能，還增添了地位電反饋的比例伺服操作和負載傳感等先進的控制手腕。所以它是工程機械分配閥的更新換代產品。





出于制作本錢的斟酌和工程機械控制精度請求不高的特色，一般比例多路閥內不配置位移感應傳感器，也不具有電子檢測和糾錯功效。所以，閥芯位移量輕易受負載變更引起的壓力波動的影響，操作進程中要靠視覺察看來保證作業的完成。在電控、遠控操作時更應注意外界干預的影響。近來，由于電子技巧的發展，人們越來越多地采取內裝的差動變壓器等位移傳感器構成閥芯地位移動的檢測，實現閥芯位移閉環控制。這種由電磁比例閥、地位反饋傳感器、驅動放大器和其它電子電路組成的高度集成的比例閥，具有必定的校訂功效，可以有效地戰勝一般比例閥的毛病，使控制精度得到較大進步。
