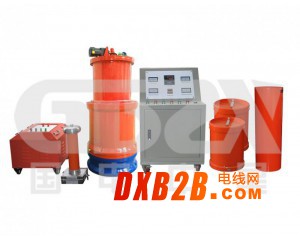

產品簡介
ZXGXZ系列調感式發電機耐壓諧振裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45 Hz～65Hz，但是在很多試驗場合,要求對發電機進行的是50 Hz ±2 Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制定了調頻調感式發電機交流耐壓諧振裝置。
產品別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、調感式變頻諧振耐壓裝置、發電機交流耐壓諧振升壓裝置
性能特點
1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下（1/ Q>10）；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全。
2、串聯諧振實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率（THD）極小，優于現有所有類型的交流耐壓設備。
3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的（1/Q）能有效防止擊穿后擴大對故障點的損傷。
4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長（秒數）是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險。
技術指標
| 額度輸出電壓 |
0～60kV（AC有效值）及以下 |
| 輸出頻率 |
50Hz |
| 諧振電壓波形 |
純正弦波,波形畸變率≤1% |
| 工作制 |
滿功率連續工作時間1min |
| 品質因素 |
10～40 |
| 試驗容量 |
3000kVA及其以下 |
| 工作電源 |
380V±15%、工頻50Hz |
常規配置及適用范圍：
| 適用范圍(出口電壓20kV及以下電壓等級的發電機或電機的交流耐壓試驗，頻率：50Hz±2Hz) |
| ZXGXZ-100/50 |
| 控制臺 |
10kW/220V |
| 電抗器 |
50kV/1A一臺；50kV/1A一臺 |
| 激勵變壓器 |
10kW/5kV |
| 分壓器 |
50kV/500pF |
| 適用對象 |
發電機0.07～0.13uF；10kV電纜(300mm2)≤1.0km |
| ZXGXZ-150/50 |
| 控制臺 |
15kW/380V |
| 電抗器 |
50kV/1.5A一臺；50kV/1.5A一臺 |
| 激勵變壓器 |
15kW/5kV |
| 分壓器 |
50kV/500pF |
| 適用對象 |
發電機0.13～0.2uF；10kV電纜(300mm2)≤1.5km |
| ZXGXZ-225/50 |
| 控制臺 |
25kW/380V |
| 電抗器 |
50kV/1.5A兩臺；50kV/1.5A一臺 |
| 激勵變壓器 |
25kW/5kV |
| 分壓器 |
50kV/500pF |
| 適用對象 |
發電機0.2～0.27uF；10kV電纜(300mm2)≤2.5km |
| ZXGXZ-350/50 |
| 控制臺 |
30kW/380V |
| 電抗器 |
60kV/2A兩臺；60kV/2A一臺 |
| 激勵變壓器 |
30kW/5kV |
| 分壓器 |
50kV/500pF |
| 適用對象 |
發電機0.27～0.33uF |
電力系統常用發電機的電容量參考表：
| 類別 |
發電機 |
| 型號 |
生產廠家 |
額定容量MW |
額定電壓kV |
相電容μF |
| 火力發電機 |
T2-12-2 |
|
12 |
6.3 |
0.1 |
| TQ-25-2 |
|
2 |
6.3 |
0.19 |
| TBC-30 |
|
30 |
6.3 |
0.2 |
| TB2-30-2 |
|
30 |
6.3 |
0.2 |
| TQN-50-2 |
|
50 |
10.5 |
0.209 |
| TB-50-2 |
|
50 |
10.5 |
0.26 |
| TB-60-2 |
|
60 |
10.5 |
0.25 |
| TQN-100-2 |
|
100 |
13.8 |
0.234 |
| WT23S-083AF3 |
|
300 |
15 |
0.29 |
| TB-320-2 |
|
320 |
20 |
0.3 |
| T264/640 |
|
600 |
20 |
0.368 |
| QF-30-2 |
|
30 |
6.3 |
0.1 |
| QF-60-2 |
|
60 |
6.3 |
0.234 |
| QF-60-2 |
|
60 |
10.5 |
0.33 |
| QFS-125-2 |
上海電機廠 |
125 |
13.8 |
0.08～0.12 |
| QFSN-200-2 |
哈爾濱電機廠 |
200 |
15.75 |
0.19～0.21 |
| QFQS-200-2 |
東方電機廠 |
200 |
15.75 |
0.1928～0.21 |
| QFS-300-2 |
上海電機廠 |
300 |
18 |
0.16～0.2 |
| QFSN-300-2 |
上海電機廠 |
300 |
18 |
0.18～0.2 |
| QFSN-600-2 |
|
600 |
20 |
0.234 |
| ATB-2 |
美國GE公司 |
352 |
23 |
0.268 |
| TBB-200-2 |
前蘇聯 |
200 |
15.75 |
0.107 |
| TBB-500-2 |
|
500 |
20 |
0.25 |
| TBB-320-2 |
前蘇聯 |
320 |
20 |
0.31 |
| TBB-800-2 |
|
800 |
24 |
0.25 |
| 2-105*234 |
美國西屋公司 |
600 |
20 |
0.2 |
| 50WT23E-138 |
ABB |
600 |
22 |
0.253 |
| 同步調相機 |
TT-15-8 |
|
15 |
6.6 |
0.108 |
| TT-30-6 |
|
30 |
10.5 |
0.2 |
