目標屬性性能
射頻屏蔽很好
彎曲性能—
商用連接器通用性很好
加工成型好
MIL-DTL-17美軍標適用很好
耐低溫性能很好
產品描述

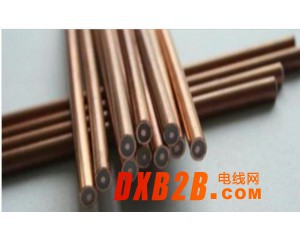

射頻/微波用半剛性電纜，采用無縫銅管100%屏蔽。
技術參數
結構數據
材質直徑(in)直徑(mm)
中心導體鍍銀銅0.01260.3200
絕緣介質低密度PTFE0.0370.940
外導體無縫銅管0.047+/-0.0011.194+/-0.025
電氣性能指標
電容pF/ft26.5
pF/m86.8
阻抗(ohm)50.0+/-2.0
傳播速率(%)77
傳播速率(≤GHz)116
工作電壓(Vrms,at60Hz)2700
機械性能指標
彎曲半徑(靜態)Inch0.125
mm3.175
重量lbs/100ft0.39
kg/100m0.59
環境性能指標
工作溫度(℃)-55～+250
RoHS符合
衰減和功率（標稱值）
頻率衰減*功率**
[GHz][dB/m][dB/100ft][WattsCw@20°C,Maximum]
0.500.7221.9125.6
1.001.0231.188.7
5.002.3070.239.4
10.003.28100.027.7
18.004.43135.220.5
26.55.42165.216.8
40.006.71204.813.6
50.007.55230.412.1
65.008.67264.410.6
90.0010.3314.48.9
