目標屬性性能
射頻屏蔽很好
彎曲性能—
商用連接器通用性很好
加工成型好
MIL-DTL-17美軍標適用很好
耐低溫性能很好
產品描述

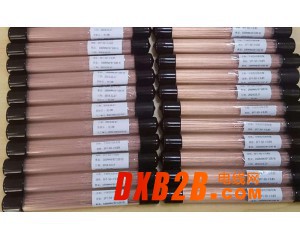

射頻/微波用半剛性電纜，采用無縫銅管100%屏蔽。
技術參數
結構數據
材質直徑(in)直徑(mm)
中心導體鍍銀銅包鋼0.00800.2032
絕緣介質低密度PTFE0.0240.610
外導體無縫銅管0.031+/-0.0010.787+/-0.025
電氣性能指標
電容pF/ft26.5
pF/m86.8
阻抗(ohm)50.0+/-2
傳播速率(%)77.0
高階模頻率(≤GHz)180
工作電壓(Vrms,at60Hz)1800
機械性能指標
彎曲半徑(靜態)Inch0.063
mm1.600
重量lbs/100ft0.17
kg/100m0.26
環境性能指標
工作溫度(℃)-55～+250
RoHS符合
衰減和功率（標稱值）
頻率衰減*功率**
[GHz][dB/m][dB/100ft][WattsCw@20°C,Maximum]
0.501.1033.660.2
1.001.5647.642.5
5.003.51107.118.9
10.004.99152.213.3
18.006.74205.49.9
26.58.21250.38.1
40.0010.15309.36.6
50.0011.39347.15.9
65.0013.04397.75.1
90.0015.46471.34.3
