一、產品用途及特點
本產品適用于礦山、井下環境監控系統中傳輸通信信號。本產品是阻燃類產品。
二、執行標準
MT818.14-1999《煤礦用阻燃通信電纜》及企業標準Q/TY1002-2016
三、使用特性
1、Ω電纜敷設溫度不低于0℃
2、MHYV型電纜彎曲半徑不小于電纜直徑的10倍。
四﹑型號，名稱，用途

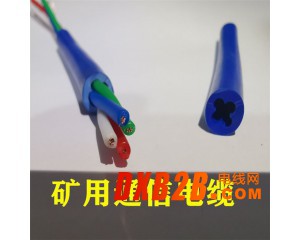

型號：MHYV
名稱：煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜
主要使用范圍：用于礦場作普通信號傳輸，適用于固定敷設
五﹑產品主要技術指標
|
項 目 |
單 位 |
指 標 |
|
|
7/0.28 |
7/0.52 |
||
|
20℃時導體直流電阻不大于 |
Ω/km |
43.8 |
12.1 |
|
電纜工作電容不大于 |
μF/km |
0.06 |
|
|
耐交流工頻電壓 |
|
1min/1.5KV |
|
|
電纜電感不大于 |
μH/km |
800 |
|
|
遠端串音衰減 |
Db/km |
70 |
|
六、電纜規格
MHYV煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜
|
規格 對數×芯數×根數/直徑
|
絕緣標稱厚度mm |
護套標稱厚度mm |
電纜*大外徑mm |
|
1×4×7/0.52 |
0.6 |
1.6 |
11.0 |
|
4×2×7/0.52 |
0.6 |
1.6 |
15.2 |
|
1×4×7/0.28 |
0.45 |
1.6 |
8.0 |
七、型號的組成及代表意義
煤礦用阻燃通信電纜-------------------------------------------------MH
銅質線芯----------------------------------------------------------------省略
聚乙烯絕緣-------------------------------------------------------------Y
聚氯乙烯護套----------------------------------------------------------V
名 稱
規格
用途
MHYV（PUYV）
聚乙烯絕緣阻燃聚氯乙烯護套礦用信號電纜
2-5
7/0.28
用于平巷、斜巷及機電耍硐室
MHJYV（PUJYV）
聚乙烯絕緣阻燃聚氯乙烯護套加強礦用通訊電纜
2-5
7/0.28
（三鋼四銅）
用于平巷、斜巷、有較好的抗拉強度
MHYVP
煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜
（5-10）*2*（0.75-1.5）
用于電場干擾較大的場所作信號傳輸，適用于固定敷設
MHY32
煤礦用聚乙烯絕緣鋼絲鍇裝聚氯乙烯護套通信電纜
（5-19）*2*（0.75-1.5）
用于平巷，豎井或斜井作主信號傳輸
MHYVR
煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜
（5-10）*2*（0.75-1.5）
用于礦場作普通信號傳輸，可移動使用
MHYBV（PUYBV）
煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝阻燃聚氯乙烯護套通信電纜
5-50
1/0.8
用于機械沖擊較高的平巷、斜巷
MHYV（PUYV）
煤礦用聚乙烯絕緣鋁/聚乙烯粘結護層阻燃聚氯乙烯護套通信電纜
10-100
1/0.8
1/1.0
用于較潮濕的斜井和平巷作通信線
MHYA32（PUYA32）
煤礦用聚乙烯絕緣鋁/聚乙烯粘結護層鍍鋅鋼絲鎧裝
阻燃聚氯乙烯護套通信電纜
10-100
1/0.8
1/1.0
用于煤礦豎井和斜井作通信線
煤礦用阻燃通信電纜……mh 聚乙烯絕緣……Y 銅質線芯……省落
鋁-聚乙烯粘結護層……A 聚乙烯內護層……省落
銅絲編織鎧裝……B 藍阻燃聚氯乙烯護套……V 鋼絲鎧裝藍阻燃聚氯乙烯護套……32
|
|
|
|
|
|
|
