概述

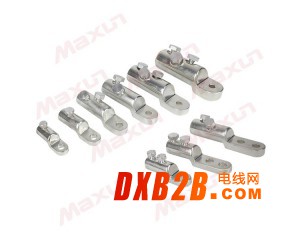

扭力端子專門設計用于處理導線與設備之間的連接。獨特的剪切螺栓機構提供一致和可靠的止點。與傳統的卷邊掛鉤相比，具有超快速和超高效性，并確保了一致的預定剪切力矩和壓縮力。扭力端子由鍍錫鋁合金構成，并具有內槽形壁面。顯著的特點是能節省勞動力，增強了電氣和機械性能。
? 材料：鍍錫鋁合金
? 工作溫度：-55℃ to155℃ -67 ℉ to 311 ℉
? 標準：GB/T 2314 IEC 61238-1

特性和優勢

? 應用范圍廣
? 緊湊型設計
? 幾乎可以與各種類型的導體和材料配合使用
? 定力矩剪切頭螺母保障良好的電氣接觸性能
? 可以利用標準套筒扳手方便的安裝
? 采用預先工程設計，以便完美安裝在高達42kV 的中壓電纜上
? 良好的過流和防短時電流沖擊能力

概況綜述

端子本體均采用一種高張力的鍍錫鋁合金制造。端子適合于戶外和室內應用情況，并且可以提供不同的手掌孔徑尺寸規格。

接觸力距螺栓

采用特殊的鋁合金制造，這些接觸螺栓為六角頭雙剪切頭螺栓。這些螺栓均用高質量潤滑劑進行處理，并且配備了一個專門的接觸環。一旦螺栓頭被剪切斷則無法取出這些接觸螺栓。

插件

專用插件，放入或取出可調節適用導體的范圍。這些插件均具有縱向條紋以及一個定位槽。

機械接線片與接頭的特性和優勢	功能
應用范圍廣，通用性強	例如三種規格就可以覆蓋25mm2 至400mm2 導體，并且幾乎可以與每種類別的導體與材料配合使用。
本體采用高張力鍍錫鋁合金制造螺栓采用特殊鋁合金制造	良好的接觸特性，可以在銅導體與鋁導體之間實現連接。
緊湊型設計	只需要較小的安裝空間，特別適合于大型規格的應用情況。
本體內管狀螺旋設計以提高接觸性能	優異的電氣性能。導體氧化層被分裂。
定心孔與插片	插片調節一個尺寸的接管或端子適用更多型號的導線。插片幫助導體更好的居中，擰緊螺栓時不會讓導線變形。導體絕緣層與接頭表面之間的高度距離被降低。
定力矩剪切頭螺母	無需使用特殊工具。剪切頭會在設定的扭力斷開，以確保可靠安裝。高張力強度。
經過潤滑的螺母	降低摩擦。將扭矩有效的轉換為接觸力。
安裝完成接管不會伸長	易于設計相關附件。
機械端子的專門特性
長柄	具有超長長度可以作為防潮層
橫向密封適	適合于室內以及戶外應用

安裝

? 不需要專門工具安裝，只需要一個套筒扳手就可以安裝；
? 每種類型都采用相同的縮減長度，包括提供插片；
? 分級定力矩剪刀頭螺母設計，以便確保可靠和牢固的接觸；
? 每個接頭或電纜接線片都具有單獨的安裝指令；
? 我們建議使用一種支持工具（請參閱附件）以防止導體彎曲。

選型表

Instructions for ordering

選型表

產品型號	導線截面積mm²	尺寸（mm）				安裝孔直徑	接觸螺栓數量	螺栓頭規格 AF(mm)	剝皮長度（mm）
產品型號	導線截面積mm²	L1	L2(螺紋深）	D1	D2	安裝孔直徑	接觸螺栓數量	螺栓頭規格 AF(mm)	剝皮長度（mm）
BLMT-25/95-13	25-95	60	30	24	12.8	13	1	13	34
BLMT-25/95-17	25-95	60	30	24	12.8	17	1	13	34
BLMT-35/150-13	35-150	86	36	28	15.8	13	1	17	41
BLMT-35/150-17	35-150	86	36	28	15.8	17	1	17	41
BLMT-95/240-13	95-240	112	60	33	20	13	2	19	70
BLMT-95/240-17	95-240	112	60	33	20	17	2	19	70
BLMT-95/240-21	95-240	112	60	33	20	21	2	19	70
BLMT-120/300-13	120-300	120	65	37	24	13	2	22	70
BLMT-120/300-17	120-300	120	65	37	24	17	2	22	70
BLMT-185/400-13	185-400	137	80	42	25.5	13	3	22	90
BLMT-185/400-17	185-400	137	80	42	25.5	17	3	22	90
BLMT-185/400-21	185-400	137	80	42	25.5	21	3	22	90
BLMT-500/630-13	500-630	150	95	50	33	13	3	27	100
BLMT-500/630-17	500-630	150	95	50	33	17	3	27	100
BLMT-500/630-21	500-630	150	95	50	33	21	3	27	100
BLMT-630/800-13(定制）	630-800	180	105	61	40.5	13	4	19	118
BLMT-630/800-17(定制）	630-800	180	105	61	40.5	17	4	19	118
BLMT-800/1000-17	800-1000	153	86	60	40.5	17	4	13	94
BLMT-1500-17（定制）	1500	200	120	65	46	17	4	19	130

扭力端子（貴州型）選型表

產品型號	導線截面積mm²	尺寸（mm）					安裝孔直徑	接觸螺栓數量	螺栓頭規格 AF(mm)	剝皮長度（mm）
產品型號	導線截面積mm²	L1	L2（螺紋深）	L3	D1	D2	安裝孔直徑	接觸螺栓數量	螺栓頭規格 AF(mm)	剝皮長度（mm）
BLMT-16/70-13	16-70	71.5	40.5	-	24	12.8	13	2	14	44
BLMT-35/120-13	35-120	80.5	46	30	28.5	15.8	13	2	17	51
BLMT-70/240-13	70-240	108.5	60	30	33	20	13	2	19	70
BLMT-185/400-13	185-400	137	80	30	42	25.5	13	3	22	90

扭力端子( BLMC)

產品型號	導線截面積mm²	螺栓數量	螺栓頭尺寸（mm）	板孔尺寸（mm）	長度（mm）		內徑（mm）	外徑（mm）
產品型號	導線截面積mm²	螺栓數量	AF	LB	L1	L2	D2	D1
BLMC-25/95	25-95	1	13	16.3	77.5	31.5	12.8	29
BLMC-95/240	95-240	2	13	16.3	107.5	61.5	20	34.5
BLMC-120/300	120-300	2	13	16.3	112.5	66.5	24	38
BLMC-185/400	185-400	3	13	16.3	155	100	25.5	50
BLMC-500/630	500-630	3	27	16.3	155	100	25.5	50

所需工具：
? 具有正確A/F 尺寸的六角形插座

? 棘輪扳手

或電動沖擊扳手

? 強力推薦使用夾具在剪切過程中為剪切螺栓提供支撐，并防止導體彎曲

安裝指導

? 根據選型表為電纜選擇適合規格的端子。檢查并驗證電纜和端子上標注的導線尺寸是否相同。擰松剪力螺栓，直到內筒內有足夠的電纜插入空間。

? 導線的剪切端部均勻。根據推薦表推薦的剝皮長度對導線的外皮進行切割，并避免切到導線。

? 小心地將導線插入扭力端子直到底部。

? 用手擰動剪切螺栓，將導線臨時固定到端子上。剪切螺栓的擰緊順序應為從筒側到手掌側①→②→③

? 使用手動棘輪扳手或電動扳手擰緊螺栓，按①②③順序各分三次施力，。。。次預警階段，按①②③順序各施加扭力約15N.m，第二次再次按①②③順序各施加扭力約30N.m，第三檔次①②③順序直到螺栓頭被剪斷。重復剪切過程，直到剪斷所有螺栓。剪切順序也必須從桶側到手掌側（按編號）。確保在剪切過程中牢固固定端子。
使用電動沖擊扳手時，要確保有足夠的扭矩，電池處于高檔位。檢查剪切結果并清除殘留的潤滑脂。

附件

支持工具
產品參考編號	介紹
WX 1000-019	機械接頭與連接片支持工具握把長度：205mm 直徑范圍從16 到60mm
無線電動工具
產品參考編號	介紹
WX 1000-023	剪切螺栓、接頭以及連接片安裝工具
