概述

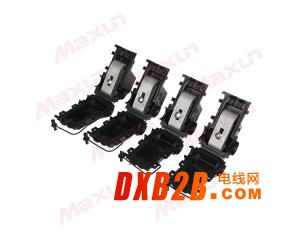

電表箱線夾是一種具有電阻小、連接可靠、加緊力恒定、安裝方便、通用性強，可重復安裝使用且高度性價比等特性的一種非承力型電力連接金具，常使用于塑料絕緣銅、鋁導線主干線與電表入戶分支的連接。
產品設計傳承了節能線夾鉸接式結構的特點，同時采用了不影響導體的垂直出線方式和自鎖功能，及AB 件與C 型線夾形成一個自鎖整體，使產品完美結合還大大減輕了勞動強度，在安裝和拆卸中完全不損傷導線，能多次重復使用，與導線同壽命，并極大的提供了工作效率，屬于環保節能產品。
產品采用特殊的鋁合金材質，進行科學合理的設計構造，使其在使用過程中可隨外界環境及負荷條件的變化，而線夾對導線的接觸壓力很小，使連接接續達到要求，同時能長期保持導線與線夾恒定的接觸壓力，恒定而足夠的壓力與接觸面長期保持非常低的接觸電阻，過載能力強，對導線形成穩定的壓力負荷。

應用范圍

適用電壓等級：300V/500V、600V、1000V
適用范圍：城網或農網中300/500V、600V/1000V 主干線( 單塑/ 雙塑銅絞線、鋁絞線）與電表入戶之間的連接

規格及技術參數

規格型號	主線 mm²	支線 mm²	拉斷力	額定電流	絕緣罩
JCD-0	16-25	2.5、4、6、10、16、(25)	0.8	80	JCD-0(Z)
JCD-1	35-50	2.5、4、6、10、16、(25)	0.8	80	JCD-1(Z)
JCD-2	70-95	2.5、4、6、10、16、(25)	0.8	80	JCD-2(Z)
JCD-3	120-150	2.5、4、6、10、16、(25)	0.8	80	JCD-3(Z)
JCD-4	185-240	2.5、4、6、10、16、(25)	0.8	270	JCD-4(Z)
JCD-12	25-50	25、35、50、70	1.2	270	JCD-12(Z)
JCD-22	70-95	25、35、50、70	1.2	270	JCD-22(Z)
JCD-32	120-150	25、35、50、70	1.2	270	JCD-32(Z)
JCD-42	185-240	25、35、50、70	1.2	270	JCD-42(Z)

備注：絕緣罩默認配防水護罩，普通護罩需特別說明

安裝流程

? 剝開導線絕緣層，主線長度32mm-38mm、支線長度15mm-20mm；
? 將線夾套入主線內；
? 將支線套入對應的線夾接線孔內（大孔：10mm²、16mm²、50mm²、70mm²，小孔：2.5mm²、4mm²、6mm²、25mm²、35mm²）；
? 從殼體打字面插入螺栓、放平墊、彈墊、螺母后擰緊螺母直至線夾不可滑動；
? 安裝絕緣罩
