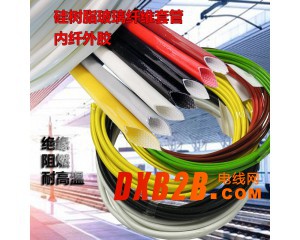

CY-GSZ硅樹脂玻璃纖維套管，在緊密編織的玻纖套管外表上浸涂完整的硅樹脂膜,經高溫處理而成。具有良好的介電性以及較好的柔軟性、阻燃性和耐溫特點, 廣泛應用于H&N級電機、家用電器、電熱設備、特種燈具、電視及電子儀器的內部線束的集束、隔熱、絕緣保護。
使用溫度：-60℃～200℃
認證及標準：RoHS
顏色：白色，其它顏色可訂做
產品參數：
|
項 目 Item |
硅樹脂玻璃纖維套管 Silicone Glassfiber sleeving |
|
連續使用溫度（℃） Temperature Endurance |
-10℃～+200℃ |
|
耐溫性 Temperature Endurance |
200℃±2℃,168h≥1/2 原電壓值 |
|
熱老化 Aging Test |
260℃，6 小時，無裂紋 260℃，6h，No Cracking |
|
自熄時間（秒） Off-self Time (S) |
10 秒 10S |
|
水平燃燒 Horizontal Flame Test |
≤30 秒 ≤30S |
|
燃燒性 Flammability |
VW-1 |
|
體積電阻率(Ω.cm) Volume Resistivity |
1011 |
|
水解穩定性 Submerge Water Test |
不發粘，不變形，不軟化 |
|
型號 Type |
測試條件 Testing Condition |
平均電壓（伏） Average Voltage(v) |
個別值（伏） Individual Value(V) |
|
CY-GSZ-15 |
UL1441 |
1500 |
1000 |
|
CY-GSZ-25 |
UL1441 |
2500 |
1800 |
|
CY-GSZ -40 |
UL1441 |
4000 |
3000 |
|
CY-GSZ -70 |
UL1441 |
7000 |
5000 |
產品規格：
|
規 格 Size |
內徑 I D （ mm ） |
最小壁厚（T） （mm） |
包裝（米/盤） PackingLength (Meter/Roll) |
|||
|
1500V |
2500V |
4000V |
7000V |
|||
|
Φ 1.0 |
1.0 ±0 . 2 0 |
0.20+0.1 |
0.20+0.1 |
0.28+0.1 |
0.35+0.1 |
200 |
|
Φ 1.5 |
1.5 ±0 . 2 0 |
0.20+0.1 |
0.20+0.1 |
0.28+0.1 |
0.35+0.1 |
200 |
|
Φ 2.0 |
2. 5 ±0 . 2 0 |
0.22+0.1 |
0.22+0.1 |
0.30+0.1 |
0.38+0.1 |
100 |
|
Φ 2.5 |
3.0 ±0 . 2 0 |
0.22+0.1 |
0.22+0.1 |
0.30+0.1 |
0.38+0.1 |
100 |
|
Φ 3.0 |
3. 5 ±0 . 2 5 |
0.23+0.15 |
0.23+0.15 |
0.35+0.15 |
0.45+0.15 |
100 |
|
Φ 3.5 |
4.0 ±0 . 2 5 |
0.23+0.15 |
0.23+0.15 |
0.35+0.15 |
0.45+0.15 |
100 |
|
Φ 4.0 |
4. 5 ±0 . 2 5 |
0.25+0.15 |
0.25+0.15 |
0.38+0.15 |
0.45+0.15 |
100 |
|
Φ 4.5 |
5.0 ±0 . 2 5 |
0.28+0.15 |
0.30+0.15 |
0.40+0.15 |
0.48+0.15 |
100 |
|
Φ 5.0 |
5. 5 ±0 . 35 |
0.33+0.2 |
0.33+0.2 |
0.43+0.2 |
0.50+0.2 |
100 |
|
Φ 6.0 |
6. 5 ±0 .35 |
0.35+0.2 |
0.36+0.2 |
0.45+0.2 |
0.52+0.2 |
100 |
|
Φ 7.0 |
7. 5 ±0 .50 |
0.36+0.3 |
0.40+0.3 |
0.46+0.3 |
0.54+0.3 |
100 |
|
Φ 8.0 |
8. 5 ±0 .50 |
0.38+0.3 |
0.43+0.3 |
0.49+0.3 |
0.56+0.3 |
50 |
|
Φ 9.0 |
9. 5 ±0 .50 |
0.40+0.35 |
0.44+0.35 |
0.50+0.35 |
0.58+0.35 |
50 |
|
Φ 10.0 |
10 .5 ±0 .70 |
0.43+0.35 |
0.46+0.35 |
0.53+0.35 |
0.62+0.35 |
50 |
|
Φ 12.0 |
12 .5 ±0 .70 |
0.43+0.4 |
0.46+0.4 |
0.53+0.4 |
0.62+0.4 |
50 |
|
Φ 1 3 .0 |
1 3 .5 ±0 .70 |
0.43+0.4 |
0.46+0.4 |
0.53+0.4 |
0.62+0.4 |
50 |
|
Φ 1 4 .0 |
14±0.70 |
0.43+0.4 |
0.46+0.4 |
0.53+0.4 |
0.62+0.4 |
50 |
|
Φ 1 5 .0 |
1 5 .5 ±0 . 8 0 |
0.43+0.4 |
0.46+0.4 |
0.53+0.4 |
0.68+0.4 |
50 |
|
Φ 1 6 .0 |
1 6 .5 ±0 . 8 0 |
0.43+0. 5 |
0.46+0. 5 |
0. 6 3+0. 5 |
0. 7 +0. 5 |
50 |
|
Φ 1 8 .0 |
1 8 .5 ±0 . 8 0 |
0.43+0. 5 |
0.46+0. 5 |
0. 6 3+0. 5 |
0. 7 +0. 5 |
50 |
|
Φ 20.0 |
20.5 ±0 . 8 0 |
0.43+0. 5 |
0.46+0. 5 |
0. 6 3+0. 5 |
0. 7 +0. 5 |
50 |
|
Φ 22.0 |
22.5 ±0 . 8 0 |
0.43+0. 5 |
0.46+0. 5 |
0. 6 3+0. 5 |
0. 7 +0. 5 |
50 |
|
Φ 2 3 .0 |
23.5 ±0 . 8 0 |
0.43+0. 5 |
0.46+0. 5 |
0. 6 3+0. 5 |
0. 7 +0. 5 |
50 |
|
Φ 24.0 |
24.5 ±0 . 8 0 |
0.43+0. 5 |
0.46+0. 5 |
0. 6 3+0. 5 |
0. 7 +0. 5 |
50 |
|
Φ 25.0 |
25.5 ±0 . 8 0 |
0.43+0. 5 |
0.46+0. 5 |
0. 6 3+0. 5 |
0. 7 +0. 5 |
50 |
|
Φ 26.0 |
26.5 ±0 . 8 0 |
0.56+0. 6 |
0.56+0. 6 |
0.7 5 +0. 6 |
0.8+0. 6 |
50 |
|
Φ 27.0 |
2 7 .5 ± 1 .0 |
0.56+0. 6 |
0.56+0. 6 |
0.7 5 +0. 6 |
0.8+0. 6 |
50 |
|
Φ 28.0 |
2 8 .5 ± 1 .0 |
0.56+0. 6 |
0.56+0. 6 |
0.7 5 +0. 6 |
0.8+0. 6 |
50 |
|
Φ 30.0 |
30.5 ± 1 .0 |
0.56+0. 6 |
0.56+0. 6 |
0.7 5 +0. 6 |
0.8+0. 6 |
50 |
|
Φ 32.0 |
32.5 ± 1 .0 |
0.56+0. 6 |
0.56+0. 6 |
0.7 5 +0. 6 |
0.8+0. 6 |
25 |
|
Φ 35.0 |
35.5 ± 1 .0 |
0.56+0. 6 |
0.56+0. 6 |
0.7 5 +0. 6 |
0.8+0. 6 |
25 |
|
Φ 36.0 |
36.5 ± 1 .0 |
0.56+0. 6 |
0.56+0. 6 |
0.7 5 +0. 6 |
0.8+0. 6 |
25 |
|
Φ 45.0 |
45.5 ± 1 .0 |
0.56+0. 6 |
0.56+0. 6 |
0.7 5 +0. 6 |
0.8+0. 6 |
25 |
