在實際應用中，車間里分布的多臺PLC，會由一臺觸摸屏集中控制，同時用戶也許要將PLC數據共享給總控的上位機軟件進行數據監控。此時需要實現，PLC、觸摸屏、上位機之間的數據實時共享功能。在有通訊需求的時候，如果布線的話，工程量較大且不美觀，這種情況下比較適合采用無線通信方式。
本方案以組態王與西門子觸摸屏和2臺西門子S7-200SMART為例，介紹組態王、觸摸屏與多臺 PLC在Profinet協議下的自組網無線通信實現過程。在本方案中采用了達泰西門子PLC無線通訊終端——DTD418M，作為實現無線通訊的硬件設備。
一、方案概述
本方案中，用戶，無需更改網絡參數和原有程序，也不必了解協議細節，通過西安達泰電子歐美系PLC專用無線通訊終端-- DTD418M，即可直接替換組態王與PLC之間有線以太網通訊，且穩定方便的實現PLC無線以太網通訊。
無線網絡圖 ▼
西門子PLC無線通信，無線以太網，以太網模塊，觸摸屏無線連接plc，PLC網口無線模塊，RJ45無線通訊網關，無線網關
二、測試設備與參數
● 西門子PLC型號：S7-200Smart × 2臺
● 上位機：組態王6.55 × 1臺
● 西門子觸摸屏： SMART 700 IE V3 × 1臺
● 達泰歐美系PLC無線通訊終端——DTD418MB × 4塊
● 主從關系：2主2從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：Profinet協議
● 傳輸距離：100米，1KM

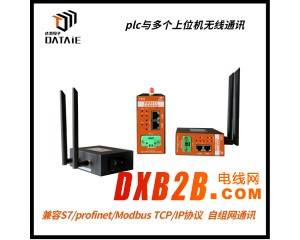

三、達泰歐美系PLC無線通訊終端--DTD418M
達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。
西門子PLC無線通信，無線以太網，以太網模塊，觸摸屏無線連接plc，PLC網口無線模塊，RJ45無線通訊網關，無線網關
■ 主 要 特 征:
◆ 可以直接代替有線以太網線，實現無線組網；
◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；
◆ 全數字無線加密傳輸方式，不插卡無運行費用；
◆ 無需更改程序，即插即用，自適應接口協議；
◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。
四、接線方式
1、上位機與DTD418M接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入上位機的RJ45接口。
2、觸摸屏與DTD418M接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入西門子觸摸屏的RJ45接口。
3、PLC與DTD418M接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。
五、配置組態王TCP驅動文件
1.打開相關文件夾
2.搜vS7200.ini文件，以記事本的方式打開做部分修改
西門子PLC無線通信，無線以太網，以太網模塊，觸摸屏無線連接plc，PLC網口無線模塊，RJ45無線通訊網關，無線網關
六、組態王配置
1.創建一個工程，輸入名稱，點擊“是”
2.點擊設備選擇S7—200TCP驅動
3.輸入邏輯名稱
4.選擇任意串口或者默認
5.設置200SMART PLC IP地址
6.默認參數
七、設置組態王畫面
1.數據詞典—定義變量
2.畫面—創建一個新畫面
3.關聯變量
八、觸摸屏配置
1.配置屏的選型
點擊菜單欄“項目”——選擇“新建”——選擇觸摸屏型號“Smart 700 IE V3”——設備版本“3.0.2.0”這里選擇版本和觸摸屏版本要一致，否則下載程序失敗。然后點擊確定。
2.配置觸摸屏和2臺PLC連接
3.變量設置
將2臺PLC的M0.0-M0.3在這里設置為觸摸屏“按鈕”的變量，將2臺PLC的Q0.0-Q0.3在這里設置為觸摸屏的“指示燈”變量。
4.建立文本列表
5.新建畫面設置
6.下載程序
九、PLC程序的下載
1.①號PLC設置
PLC設置IP地址：192.168.2.10 程序配置是當M0.0-M0.3有動作，將對應到Q0.0-Q0.3輸出此狀態。
2.②號PLC設置
PLC設置IP地址：192.168.2.11 程序配置說明：當M0.0-M0.3有動作，將對應到Q0.0-Q0.3輸出此狀態。
十、測試方法
1、用組態王/觸摸屏的M點按鈕控制PLC對應的Q點，同時在組態王/觸摸屏上監測Q點輸出。
2、給PLC的I點輸入信號，看組態王/觸摸屏是否有監測到相應點的信號。
西門子PLC無線通信，無線以太網，以太網模塊，觸摸屏無線連接plc，PLC網口無線模塊，RJ45無線通訊網關，無線網關
