在實際系統中，有時會遇到多個上位機同時控制和監測同一個PLC工作狀態的情況。通常所有設備距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大耽誤工期，這種情況下比較適合采用無線通信方式。
本方案以2臺組態王和1臺三菱FX5u PLC為例，介紹多臺組態王與PLC的無線以太網通信實現過程。在本方案中采用了三菱PLC無線通訊終端——DTD419MB，作為實現無線通訊的硬件設備。
一、方案概述
本方案中，用戶無需更改網絡參數和原有程序，通過西安達泰日系PLC專用無線通訊終端-- DTD419MB，即可直接替換組態王與PLC之間有線以太網通訊，且穩定方便的實現ModbusTCP/IP協議下無線以太網通訊。
無線網絡圖 ▼
二、測試設備與參數
● 三菱PLC型號：FX5u × 1臺
● 上位機：組態王6.55 × 2臺
● 達泰日系PLC無線通訊終端（網口版）——DTD419MB × 3塊
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：ModbusTCP/IP協議
● 傳輸距離：100米，1KM

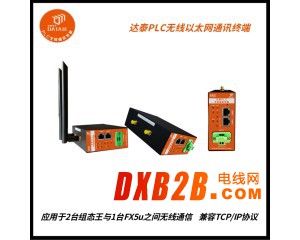

三、達泰日系PLC無線通訊終端--DTD419M
達泰DTD419M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD419M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。
聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請我司產品經理。
■ 主 要 特 征:
◆ 可以直接代替有線以太網線，實現無線組網；
◆ 支持三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議；
◆ 全數字無線加蜜傳輸方式，不插卡無運行費用；
◆ 無需更改程序，即插即用，自適應接口協議；
◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。
四、接線方式
1、電腦組態與達泰DTD419MB接線：
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入上位機的RJ45接口。
1、三菱FX5U PLC與達泰DTD419MB接線：
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入FX5U的RJ45接口。
五、組態王配置
1.創建一個工程，輸入名稱，點擊是
2.添加1臺PLC，以及相關協議
3.設置FX5U的地址
設備地址格式:192.168.2.14是PLC地址 502默認端口號 1是單位ID 100是超時時間
4.通訊參數設置為默認值
六、組態界面配置
1.數據詞典—定義變量
2.畫面—創建一個新畫面
3.變量的關聯
七、PLC程序的下載
1.新建工程，并如下圖所示
2.MODBUS/TCP 軟元件分配 一般默認就可以
3.選擇MDOBUS/TCP連接設備左鍵拖動到下面，最多可以8臺客戶端
4.簡單程序的編寫
5.下載程序到CPU
PLC的IP設置192.168.2.14 將程序下載到PLC
八、測試方法
1、用組態王的X可以監測PLC的X點輸入。
2、組態王上置位和復位可以控制PLC的Y點輸出。
3、DO到D3每2S增加25，數字大于255自動清零。
