引用的標準不同
ZB阻燃級別引用的是GB/T 19666-2019《阻燃和耐火電線電纜或光纜通則》，依據燃燒特性分為ZA、ZB、ZC、ZD 四個等級；
B1級阻燃級別引用的是GB31247-2014《電纜及光纜燃燒性能分級》，依據火焰蔓延長度、燃燒過程中熱量釋放峰值、熱量釋放總量、燃燒速度、產生煙霧速度峰值、20分鐘產生煙霧總量、煙霧濃度等指標，分為A、B1、B2、B3,四個等級；
標準約束力不同
GB31247《電纜及光纜燃燒性能分級》是國家強制性標準，具有強制約束力，不符合強制性標準的產、服務，不得生產、銷售、進口。GB/T 19666-2019《阻燃和耐火電線電纜或光纜通則》是國家鼓勵使用的推薦性標準。強制性標準是全國范圍內的統一的標準,保障人體健康、人身、財產安全的標準和法律及行政法規規定強制執行的國家標準;推薦性國標是自愿采用的標準,主要針對生產、檢驗、使用等方面。
最重要的是技術要求不同
接下來我們詳細介紹B1級阻燃的技術要求，從中大家可以清晰地了解這些指標在安全性能上的卓越表現。

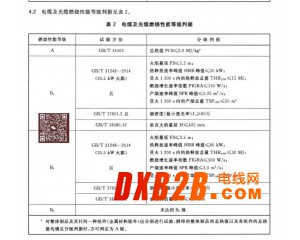

01 燃燒性能的標準
1、火焰蔓延 FS≤1.5 m；
2、熱釋放速率峰值 ≤30 kW；受火1200 s內的熱釋放總量≤15 MJ；
3、燃燒增長速率指數 FIGRA≤150 W/s；
4、產煙速率峰值 ≤0.25 m2/s；受火1200 s內的產煙總量 ≤50 m2
5、煙密度（最小透光率）It≥60%
6、垂直火焰蔓延 H≤425 mm
02 B1、B2級阻燃產品必須提供附加3項信息
1、滴落物等級：燃燒滴落物/微粒等級分為d0、d1、d2三個等級
2、煙氣毒性等級：根據煙氣中有毒有害物質引起損傷/損害程度，分為：t0、t1、t2三個等級
3、腐蝕性等級：根據周圍介質對材料腐蝕的能力分為a1、a2、a3三個等級
特別注意
B1、B2級阻燃產品必須表明附加信息；如：GB31247 B1(d0、t0、a1)，如果沒有標明則視為B3級阻燃產品，也就是普通的低煙無鹵電線電纜。
B1級阻燃電線電纜適用場合
GB 51348-2019《民用建筑電氣設計標準》室內場所采用直敷布線時，應符合下列規定
1.應采用不低于B2級阻燃護套絕緣電線，其截面積不宜大于6mm2；
2. 耐火電纜和礦物絕緣電纜布線,耐火電纜和礦物絕緣電纜應具有不低于B1級的難燃性能
消防配電線路的選擇與敷設，應滿足消防用電設備火災持續運行的時間要求（750℃，90min)并符合下列規定
1、在人員密集場所疏散通道的火災自動報警系統的報警總線，應選擇燃燒性能B1級線纜；
2、其他場所的報警總線應選擇燃燒性能不低于B2級的線纜；
3、消防聯動總線及聯動控制線應選擇耐火銅芯線纜；燃燒性能應符合GB 31247的規定；
民用建筑中非消防負荷線纜與通信電纜的電力電纜選擇應符合下列規定
1.建筑高度超過100m的公共建筑：燃燒性能B1級及以上、產煙毒性為t0級、燃燒滴落物/微粒等級為d0級的電線和電纜；
2.避難層（間）明敷：燃燒性能不低于B1級、產煙毒性為t0級、燃燒滴落物/微粒等級為d0級的電線
3.一類高層建筑中的金融、省級電力調度、省市級廣播電視、電信及人員密集的公共場所:
應選用燃燒性能B1級、產煙毒性為t1級、燃燒滴落物/微粒等級為d1；
4、其他一類公共建筑: 應選擇燃燒性能不低于d2級、產煙毒性為t2級、燃燒滴落物/微粒等級為d2級的線纜；
5、長期有人滯留的地下建筑應選擇煙氣毒性為t0級、燃燒滴落物/微粒等級為d0級的線纜；
6、建筑物內水平布線和垂直布線選擇的電線和電纜燃燒性能宜一致
GB/T14402建筑材料及制品的燃燒性能燃燒熱值的測定
術語和定義
GB8624-2012和GB/T31248-2014界定的以及下列術語和定義適用于本文件。為了便于使用,以下重復列出了GB8624-2012和GB/T31248-2014中的某些術語和定義。3.1
總熱值 gross calorific potential
PCS
3.2
單位質量的材料完全燃燒,燃燒產物中所有的水蒸氣凝結成水時所釋放出來的全部熱量。GB8624-2012,定義3.22
熱釋放總量total heat release
THR
熱釋放速率在規定時間內的積分值。
示例:THR:o表示在受火1200s內的總熱釋放量。
[GB/T 31248-2014,定義 3.2]
產煙速率smokeproduction rate
SPR
單位時間內煙的生成量。
3.6
GB/T 31248-2014,定義 3.3]
產煙總量total smoke production
TSP
產煙速率在規定時間內的積分值。
示例:TSP!zeg表示在受火1200s內的總產煙量，
GB/T 31248-2014,定義3.4]
燃燒增長速率指數fire growth rate index
FIGRA
試樣燃燒的熱釋放速率值與其對應時間的比值的***值,用于燃燒性能分級[GB/T 31248-2014,定義3.6]
煙氣毒性smoke toxicity
煙氣中的有毒有害物質引起損傷/傷害的程度
[GB8624-2012,定義3.19]
熱釋放速率heatreleaserate
HRR
在規定條件下,材料在單位時間內燃燒所釋放出的熱量。
[GB/T 31248-2014,定義 3.1]
