一、應用背景

當前，鋼鐵行業正步入快速發展的新階段，不僅保持了傳統鋼鐵產品的持續供應，如特殊建筑鋼材、工業用材等，廣泛應用于國內外基礎設施建設和制造業領域，還特別注重技術創新與綠色轉型。
通過引入現近的富氫碳循環高爐、歐冶爐等環保設備，在節能減排、資源循環利用方面取得了顯著成效，積極推進碳達峰、碳中和目標，展現了新時代鋼鐵企業的責任與擔當。

二、產品介紹

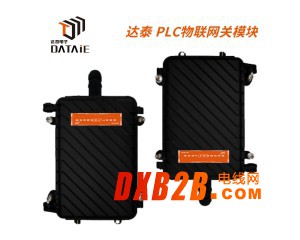

DTD418M 達泰歐美系PLC無線通訊終端，采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用全數字加密技術，使無線可靠傳輸距離達到1-3KM范圍內均可使用。

DTD418M 不僅能與 PLC、DCS、智能儀表、傳感器及攝像頭等設備組成無線測控系統，同時能與組態軟件、人機界面、觸摸屏、工業交換機、測控終端等工控產品實現點對點（ PTP）和點對多點（ PTMP ）的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

■ 主 要 特 征:

◆ 戶外版無線通訊終端，IP65防護等級（附證書），具備防水、防塵特性，滿足粉塵大及戶外安裝的惡劣工況環境下使用；

◆ 集成PLC專用協議：相較于傳統無線網關設備，DTD418MC內部集成PLC專用通訊協議和信號調制技術，無需額外配置，使無線傳輸鏈路更加穩定安全；

◆ 無線傳輸距離：工廠內使用1000M全向穩定傳輸；

◆ 自組網通訊：無運行費用，無需插卡，全數字無線加密傳輸技術；

◆ 靈活、可擴展：可隨時增減從站，易于擴展和維護，滿足生產規模擴大或需求變更的需求；

◆ 即插即用：簡單POE接線，無需額外配置和編程。真實做到接線即用。

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

信模塊

三、改造需求

本次無線技改項目為實現焦?fàn)t機車與地面控制站PLC之間實現無線自組網通訊，現場電機車為移動站，且由于現場焦?fàn)t作業環境較為復雜等因素，無法通過有線通信方式連接各設備，需要在不改變?cè)蠵LC控制系統有線通訊鏈路的情況下新增一套工控?zé)o線通訊系統，完成PLC地面站與車載站的以太網數據無線交互功能。

設計要求：

1.地面需架設4個無線終端，才能覆蓋整個電機車工作區域，PLC地面站架設1個無線終端，每個電機車配備車上無線終端，實現車載PLC站至地面PLC站的無線鏈路數據互通，PLC車載站至地面站全部以無線以太網的方式通信。電機車工作區域總長度約700米，倆座焦?fàn)t大概500米。

2.地面站架設的無線終端至地面站、通訊柜、服務器、工程師站等均以有線的方式通信。編碼電纜及鎖頻激光定位技術配套設備以無線方式傳入各車地址處理器，再通過DP通訊方式接入各車車載PLC站。

3.所有變頻器都通過Profibus-DP通訊方式由現有的S7-1500系列車載PLC進行控制。

4.S7-1500系列地面站PLC將車載、數據、車輛信息等，仍然通過無線工業以太網終端將變頻器的運行狀態信號及電流、速度的數據直接發送給上位機監控系統。主站PLC將從站PLC發送過來的信號給其它車載從站。

需求分析網絡結構示意圖 ▼

四、無線解決方案

根據現場情況，PLC無線通訊專家決定采用達泰歐美系PLC無線通訊終端——DTD418MC-DZ來實現用戶的需求。在焦?fàn)t兩側、頂部分別安裝西安達泰數據無線終端，實現各區域信號無線覆蓋（無線終端共計8臺）。每臺無線終端各安裝西安達泰無線數據終端1臺，和地面站達泰無線數據終端實現一對一通訊。實現地面站和基站之間無線自組網通訊。
14臺移動車輛各安裝西安達泰數據無線終端1臺，將車輛上的S7-1200 PLC數據和攝像頭的視頻數據實時傳輸給基站。將7個固定點（濕熄焦噴淋、晾焦臺、1號煤塔、焦?fàn)t燃管、2號煤塔、2號焦?fàn)t燃管、干熄焦）各安裝西安達泰數據無線終端1臺，并通過泰數據無線終端將S7-1200 PLC的數據實時傳輸給基站。實現基站和14臺移動車輛、7個固定點之間無線通訊。成功實現焦化機車自動走行自動操作聯鎖系統，提高生產效率以及節省了人力、時間等成本。

無線通訊方案示意圖 ▼

現場 ▼

塊

五、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

六、成功案例

◆ 濰坊焦化廠，推焦車、裝煤車、倒煙車互鎖，300M
◆ 山西陽光焦化集團股份有限公司，推焦車和 DCS 無線控制，1KM
◆ 唐山達豐焦化，推焦車和地面除塵系統無線通訊
◆ 山西永鑫煤焦化有限責任公司，推焦車和地面除塵無線通訊，200 米
◆ 中國平煤集團下屬的朝川焦化廠，焦?fàn)t模擬量信號和 2 臺 AGV 無線傳輸，200 米
◆ 河北嘉勝豪環保設備有限公司，2個攬焦車與控制室，300米
◆ 寧夏慶華集團煤焦化，焦車和地面除塵無線通訊，300 米
◆ 唐山中潤焦化廠，推焦車與攬焦車互鎖，200米
◆ 陜西焦化有限公司，焦車和除塵站之間無線通訊，500 米
◆ 國家能源集團煤焦化有限責任公司，推焦車和地面除塵系統應用
◆ 銅陵化工集團新橋礦業有限公司，泵房-300PLC，2公里
◆ 陜西煤業化工集團神木能源發展有限公司，煤氣流量監測，3 公里
◆ 開曼鋁業（三門峽）有限公司，現場儀表-2KM-DCS
◆ 中國鋁業廣西、中州項目，雷達液位計、流量、壓力信號數據遠距無線傳輸；移動設備與地面控制柜IO信號無線傳輸
◆ 黑龍江紫金銅業有限公司，設備-2KM-PLC
◆ 中色鎳業有限公司（mian dian 分公司），粉碎機上開關信號和地面控制柜PLC之間信號互鎖，500m
◆ 張家港市聯合銅業有限公司，西門子PLC之間無線通訊，300m

? 持續更新

七、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的“智"造企業，產品具有“可靠、簡單、智能"的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明，常年與國內top50高校進行產學研合作、水泥行業供應商，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
