在工業環境中，由于威綸通觸摸屏與廠區分散的多臺S7-1200 PLC相隔甚遠，并且同時有大量的設備如電機、變頻器以及其他電子裝置在運行，所以，當采用RS485有線通信時，會不可避免地受到電磁環境的嚴重干擾。這種干擾會導致傳輸信號的質量顯著降低、信號強度衰減、數據傳輸出現誤差，甚至造成通信鏈路的中斷。
為解決這一問題，采用RS485轉無線傳輸終端（亦稱為無線485傳輸模塊或PLC無線通訊模塊），這些終端支持MODBUS RTU等通信協議，具備出色的抗干擾性能，直接替換原有的有線RS485網絡，實現觸摸屏與多臺PLC的無線通訊連接。使用西安達泰電子的DTD434M系列RS485轉無線傳輸終端，能夠輕松應對上述挑戰。
RS485轉無線傳輸終端的使用和配置
無需編程，無需更改網絡參數或原有程序，接線即用，所有參數都可通過撥碼開關完成，使用方便。

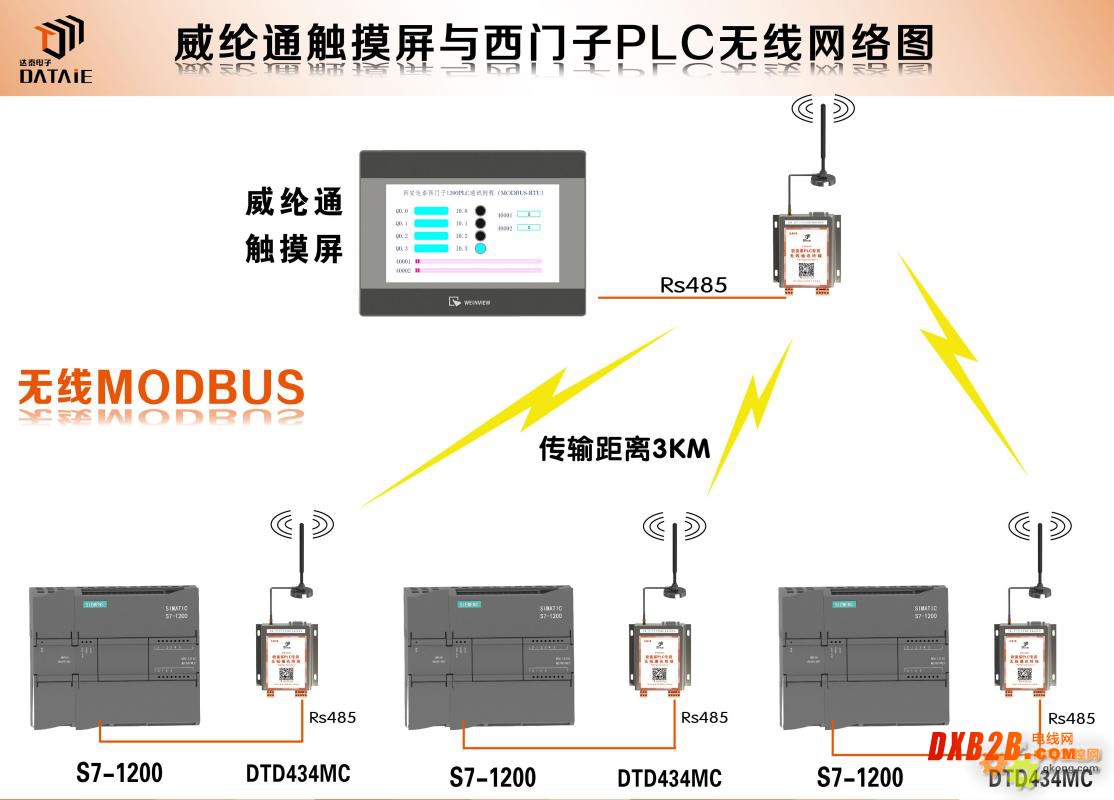

接線方式
觸摸屏作為主站，與RS485轉無線傳輸終端DTD434MC接線
用一根通訊線，一端接入DTD434MC的RS485口，另一端接入觸摸屏的RS485口
每臺PLC作為從站，分別與RS485轉無線傳輸終端DTD434MC接線
用一根通訊線，一端接入DTD434MC的RS485口，另一端接入S7-1200 PLC的RS485口
PLC的種類繁多，品牌大多分為歐系、美系、日系。歐系PLC以西門子、施耐德為主，美系有羅克韋爾（A-B）、通用電氣（GE）公司、莫迪康（MODICON）公司等。
DTD434M是針對歐美系PLC的通訊特點而開發的專用工業級無線通訊產品，達泰4系無線數據通信終端內嵌RS232/RS485雙接口，完全兼容并自適應西門子PPI協議、莫迪康標準MODBUS協議等。
DTD434M能與歐美系PLC組成無線測控網絡，無線可靠傳輸距離達到3公里以上，DTD434M可以穿墻繞射，集成EMI抗干擾濾波單元，經過了十年以上工業現場運行考驗，可確保工作于各種惡劣環境工業場合長期運行。

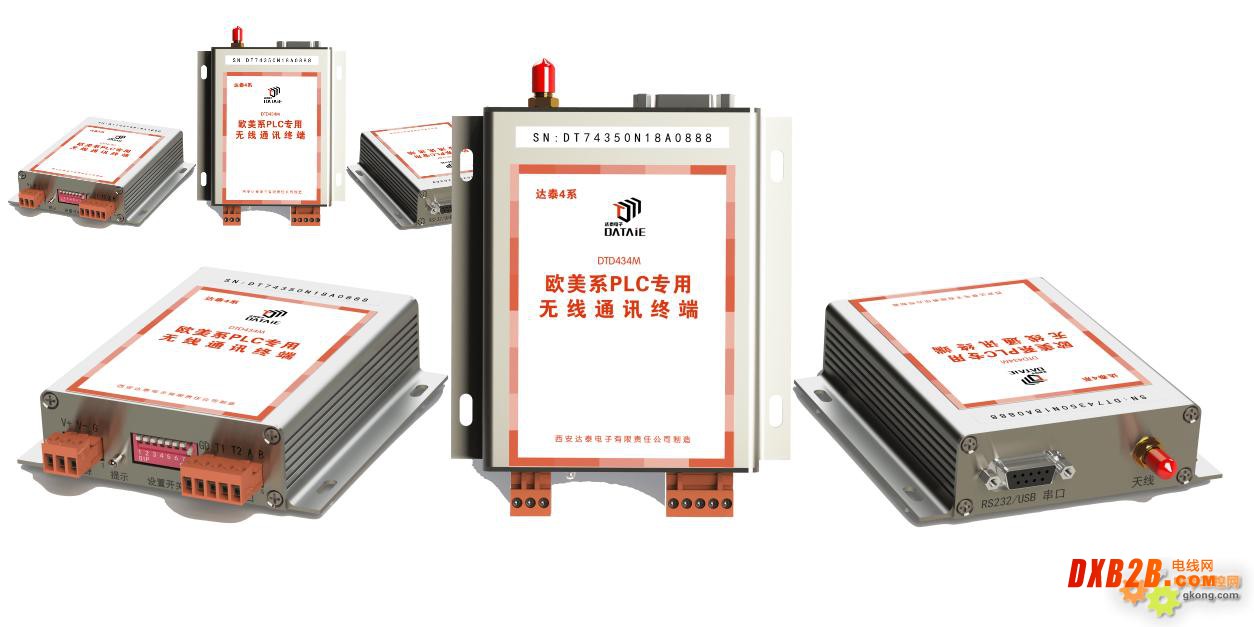

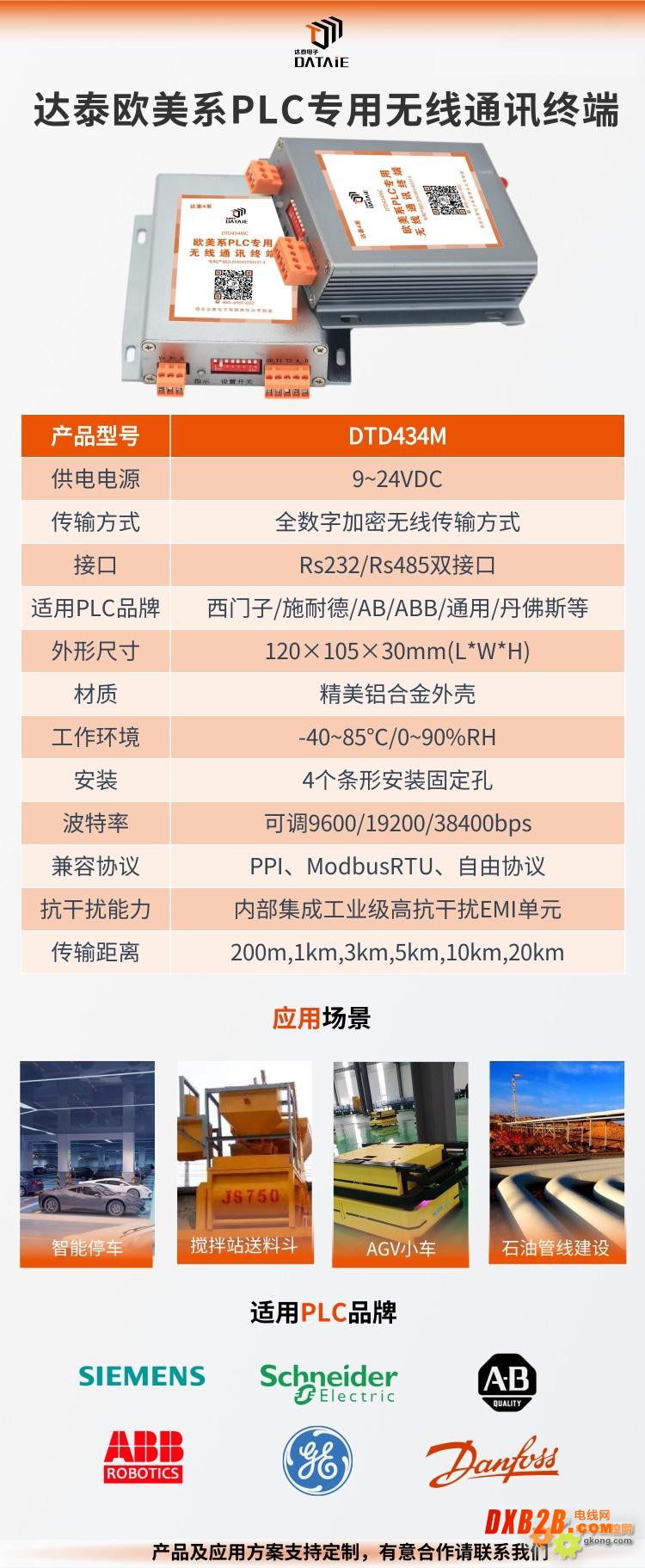

西門子、施耐德及ABB等歐美系PLC專用無線通訊終端-DTD434M

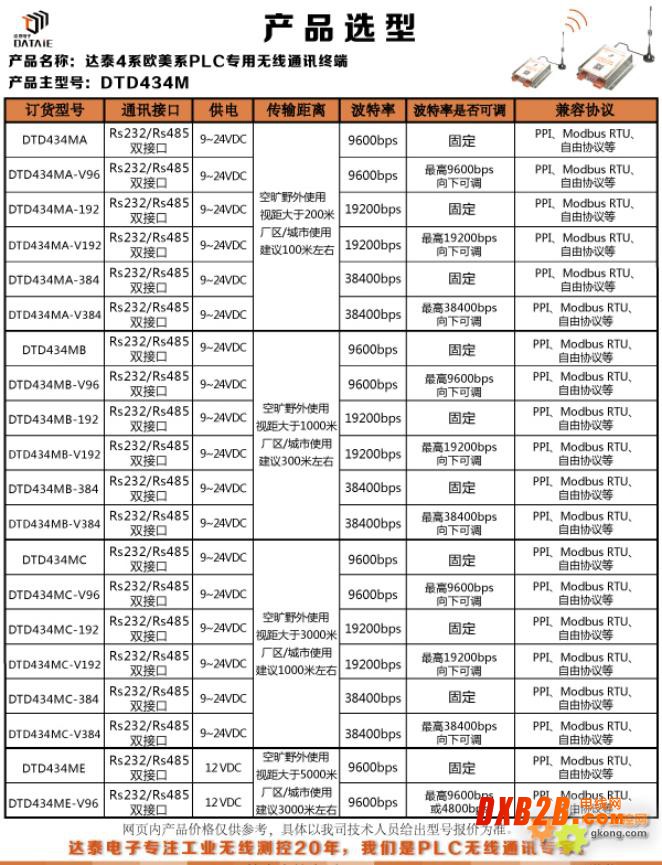

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
四、方案概述
優勢
達泰DTD4系列RS485轉無線傳輸終端DTD434M，內嵌RS232/RS485雙接口，可以與西門子、施耐德及ABB等PLC配套使用，代替有線的RS485網絡，實現無線485自組網通訊。優勢：支持西門子PPI協議、MODBUS RTU協議以及自由協議，滿足不同設備的通信需求；內含EMI電源濾波單元，全數字加密傳輸方式，確保數據安全、可靠；無需編程，無需插卡，無運行費用，簡化安裝與使用流程，無線可靠傳輸距離達20公里以上，可在各種惡劣環境工業場合長期運行。
五、無線方案的好處
1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。
2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。
3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。
4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。
5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。
六、公司介紹
西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的“智”造企業，產品具有“可靠、簡單、智能”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸。近20年間，達泰先后獲得多項發明，常年與國內top50高校進行產學研合作、水泥行業供應商，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
|
|
|
|
|
|
|
