前言

隨著工業自動化需求的提升，PLC遠程集中控制逐漸成為智能制造的核心環節。傳統有線通信存在布線復雜、維護成本高、靈活度差等問題，達泰工業級無線通信模塊，穩定、可靠、智能，為PLC遠程集中控制提供了新穎的解決方案。以下從技術優勢、典型應用場景等方面展開論述。

• 產品介紹

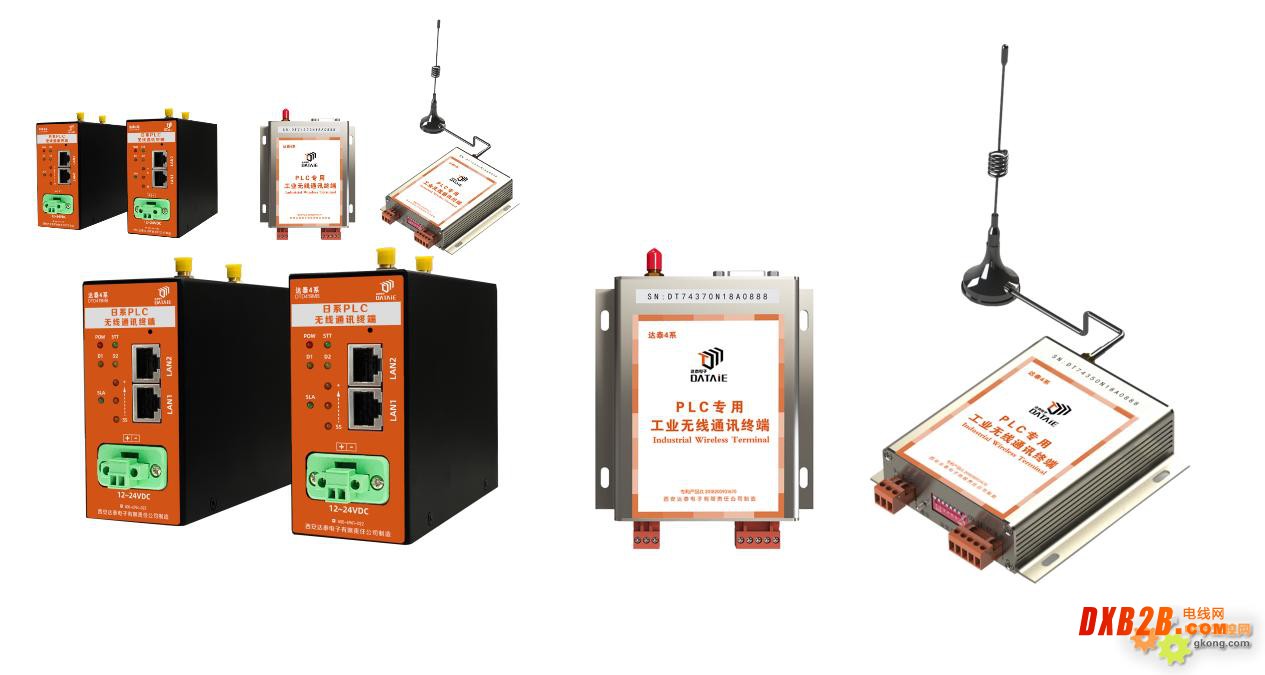

達泰日系PLC無線通訊終端--DTD419M

達泰DTD419M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD419M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

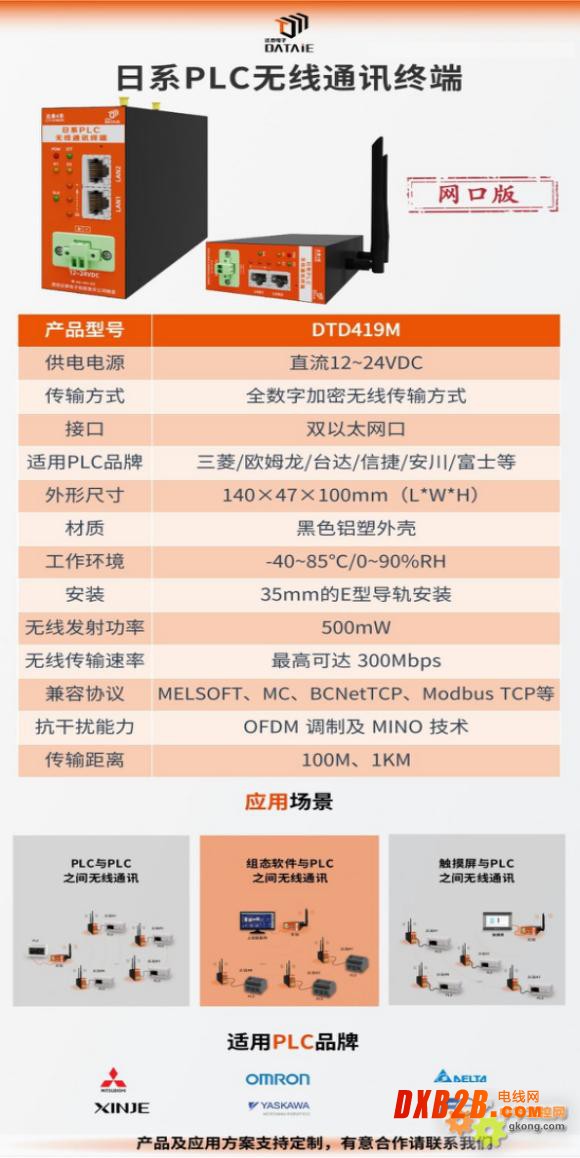

二、產品選型圖

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，

咨詢產品請聯系我司產品經理。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

三、接線方式

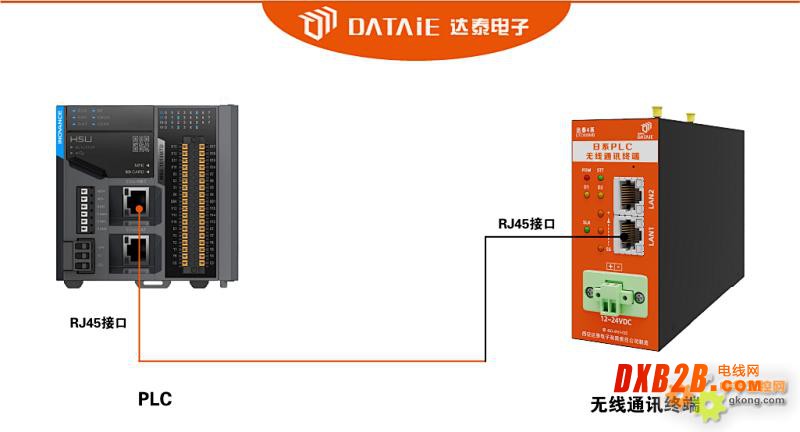

1、匯川H5U PLC與達泰DTD419MB接線：
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。

四、技術優勢

達泰系列無線通信模塊（如DTD435M、DTD419M系列）通常有以下特性：

50. 即插即用，無需編程：模塊支持自適應協議，可直接與西門子、三菱、匯川等主流PLC兼容，無需修改原有程序或網絡參數，顯著縮短部署周期。
50. 高穩定性與安全性：采用全數字加密傳輸技術，在復雜工業環境中（如高溫、電磁干擾）仍能實現穩定的安全通信，具備優異的抗干擾能力和遠距離傳輸特性，同時保持低延時性能表現。
50. 多協議支持：覆蓋Modbus TCP/IP、Profinet、三菱MELSOFT、Modbus RTU、西門子PPI、三菱N:N等多種工業協議，支持PLC與觸摸屏、組態軟件、DCS系統的無縫對接。

五、典型應用場景分析

50. 跨設備協同控制

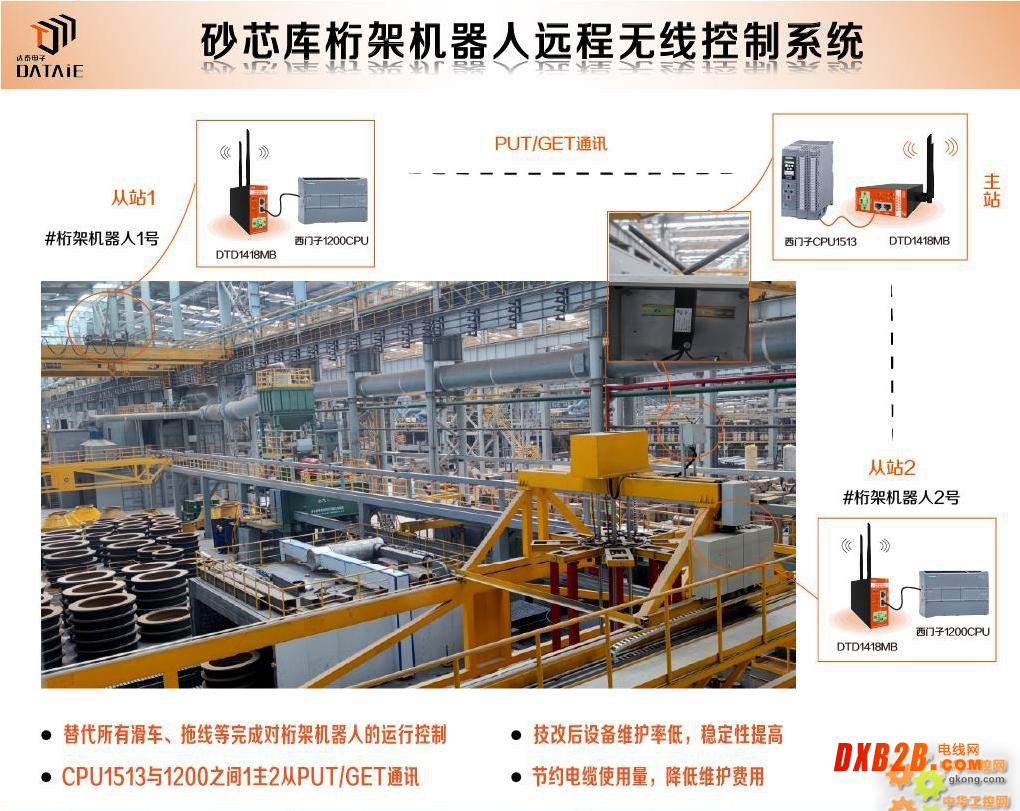

    在濟南鑄管車間項目中，有兩臺桁架機器人，但常規滑車拖線方案成本高且故障率高。因此，采用達泰DTD418M無線通訊終端，通過RJ45接口直接連接主控設備S7-1500PLC和兩臺桁架機器人上S7-1200 PLC網口，替代滑車拖線，實現了1主2從的PUT/GET無線通訊控制，實現桁架機器人多方協同作業，降低了維護費用和故障率。

50. 移動設備調度

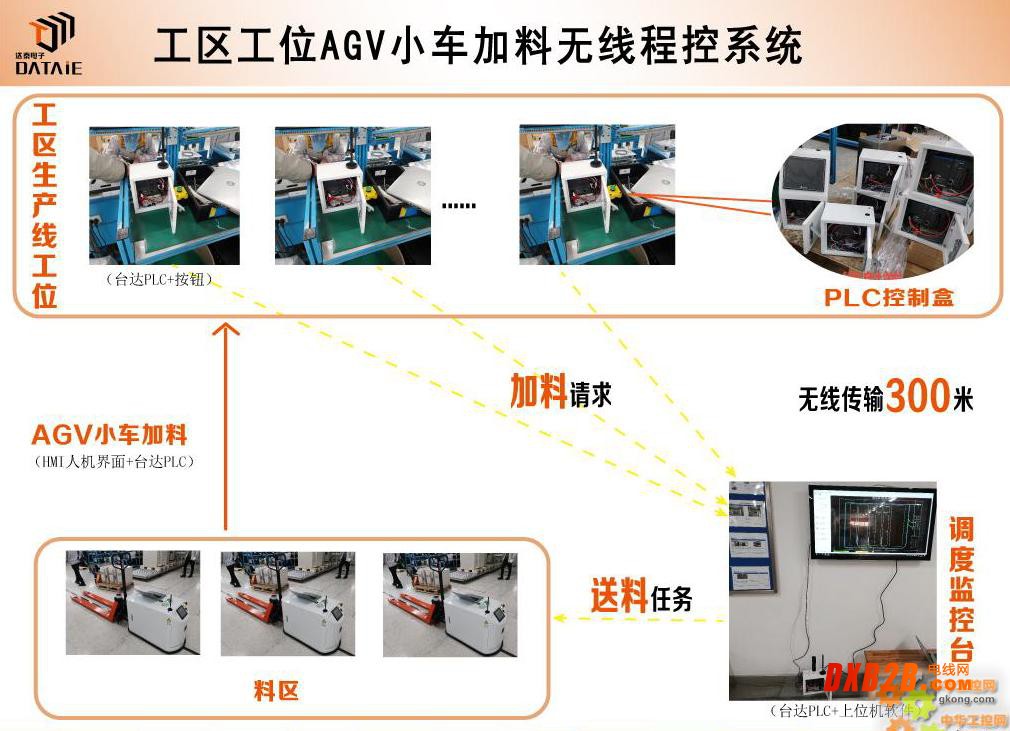

    蘇州某電子廠采用DTD435M無線通訊終端，通過RS485口，分別連接AGV小車與調度監控臺上的臺達PLC，實現工位缺料信號的實時上報與自動加料調度，全數字加密傳輸方式，確保了調度監控臺PLC遠程集中控制移動中的AGV小車，安全抗干擾。

達泰工業級無線通信模塊在PLC遠程集中控制中解決了傳統有線方案布線復雜、成本高的問題，而且后期可進行從站擴展，提高無線通訊系統的穩定性、靈活度和部署效率。

六、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

七、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的“智”造企業，產品具有“可靠、簡單、智能”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸。近20年間，達泰先后獲得多項發明，常年與國內top50高校進行產學研合作、水泥行業供應商，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
