Y”表示明亮度（Luminance或Luma），Ｃ色度（Chrominance或Chroma），

YPbPr是將模擬的Y、PB、PR信號分開，使用三條線纜來獨立傳輸，保障了色彩還原的準確性，YPbPr表示逐行掃描色差輸出．YPbPr接口可以看做是S端子的擴展，與S端子相比，要多傳輸PB、PR兩種信號，避免了兩路色差混合解碼并再次分離的過程，也保持了色度通道的最大帶寬，只需要經過反矩陣解碼電路就可以還原為RGB三原色信號而成像，這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號通道，避免了因繁瑣的傳輸過程所帶來的圖像失真，保障了色彩還原的準確，目前幾乎所有大屏幕電視都支持色差輸入。
YCbCr表示隔行分量端子 ．

所說的Y Cb Cr和Y Pb Pr只是為了方便新人快速區分國產電視上隔/逐行接口而已.
 Cb Cr 就是本來理論上的 分量/色差 的標識，
C代表分量（是component的縮寫）Cr、Cb分別對應r（紅）、b（藍）分量信號，Y除了g（綠）分量信號，還疊加了亮度信號．
至于Y Pb Pr，是后來為了強調逐行概念，顯示其飛躍性的變化，這個概念，有一定知識背景的人很容易理解，但普通用戶只會更糊涂

YUV（亦稱YCrCb）是被歐洲電視系統所采用的一種顏色編碼方法（屬于PAL）。YUV主要用于優化彩色視頻信號的傳輸，使其向后兼容老式黑白電視。與RGB視頻信號傳輸相比，它最大的優點在于只需占用極少的帶寬（RGB要求三個獨立的視頻信號同時傳輸）。其中“Y”表示明亮度（Luminance或Luma），也就是灰階值；而“U”和“V”表示的則是色度（Chrominance或Chroma），作用是描述影像色彩及飽和度，用于指定像素的顏色。“亮度”是通過RGB輸入信號來創建的，方法是將RGB信號的特定部分疊加到一起。“色度”則定義了顏色的兩個方面—色調與飽和度，分別用Cr和CB來表示。其中，Cr反映了GB輸入信號紅色部分與RGB信號亮度值之間的差異。而CB反映的是RGB輸入信號藍色部分與RGB信號亮度值之同的差異。 *****U,V分別是與藍,紅的色差.范圍是16-240



一、高頻或射頻信號

http://publish.it168.com/cword/3153.shtml

視頻端口是背投電視和信號源（比如影碟機）連接的接口，通過這些端口，可以將電影等圖像在背投設備上播放。視頻端子有不同類型，購買背投電視時盡量挑接口齊全的產品，尤其是最常見的接口，這樣可以更方便的和各種設備連接。目前最基本的視頻端子是復合視頻端子（也叫AV端子）、S端子；另外常見的還有色差端子、VGA端子、DVI端子、HDMI端口。

　　　　復合視頻端子

 也叫AV端子或者Video端子，是目前最普遍的一種視頻接口，幾乎所有的電視機、影碟機類產品都有這個接口。




    它是聲、畫分離的視頻端子，一般由三個獨立的RCA插頭（又叫梅花接口RCA端子）組成的，其中的V接口連接混合視頻信號，為黃色插口；L接口連接左聲道聲音信號，為白色插口；R接口連接右聲道聲音信號，為紅色插口。它是一種混合視頻信號，沒有經過RF射頻信號那些調制、放大、檢波、解調等過程，信號保真度相對較好。圖像品質影響受使用的線材影響大，分辨率一般可達350-450線，不過由于它是模擬接口，當用于數字顯示設備時，需要一個模擬轉數字的過程，會損失不少信噪比，所以一般數字顯示設備不建議使用．



 S端子

S端子也是非常常見的端子，其全稱是Separate Video，也稱為 SUPER VIDEO。S-Video連接規格是由日本人開發的一種規格，S指的是“SEPARATE（分離）”，它將亮度和色度分離輸出，避免了混合視訊訊號輸出時亮度和色度的相互干擾。S端子實際上是一種五芯接口，由兩路視亮度信號、兩路視頻色度信號和一路公共屏蔽地線共五條芯線組成。




    同AV 接口相比，由于它不再進行Y/C混合傳輸，因此也就無需再進行亮色分離和解碼工作，而且使用各自獨立的傳輸通道在很大程度上避免了視頻設備內信號串擾而產生的圖像失真，極大地提高了圖像的清晰度。但S-Video 仍要將兩路色差信號(Cr Cb)混合為一路色度信號C，進行傳輸然后再在顯示設備內解碼為Cb和Cr進行處理，這樣多少仍會帶來一定信號損失而產生失真(這種失真很小但在嚴格的廣播級視頻設備下進行測試時仍能發現) 。而且由于Cr Cb的混合導致色度信號的帶寬也有一定的限制，所以S-Video雖然已經比較優秀，但離完美還相去甚遠。S-Video雖不是最好的，但考慮到目前的市場狀況和綜合成本等其它因素，它還是應用最普遍的視頻接口之一。

＊＊＊色差端子
    色差端子是在S端子的基礎上，把色度（C）信號里的藍色差、紅色差分開發送，其分辨率可達到600線以上。它通常采用YPbPr 和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。現在很多電視類產品都是靠色差輸入來提高輸入訊號品質，而且透過色差端子，可以輸入多種等級訊號，從最基本的480i到倍頻掃描的480p，甚至720p、1080i等等，都是要通過色差輸入才有辦法將信號傳送到電視當中。
    由電視信號關系可知，我們只需知道Y、Cr、Cb的值就能夠得到G（綠色）的值，所以在視頻輸出和顏色處理過程中就統一忽略綠色差Cg而只保留Y Cr Cb，這便是色差輸出的基本定義。作為S-Video的進階產品，色差輸出將S-Video傳輸的色度信號C分解為色差Cr和Cb，這樣就避免了兩路色差混合譯碼并再次分離的過程，也保持了色度信道的最大帶寬，只需要經過反矩陣譯碼電路就可以還原為RGB三原色信號而成像，這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號信道，避免了因繁瑣的傳輸過程所帶來的影像失真，所以色差輸出的接口方式是目前模擬的各種視頻輸出接口中最好的一種之一。＊＊＊＊

********YUV（亦稱YCrCb）是被歐洲電視系統所采用的一種顏色編碼方法（屬于PAL）。YUV主要用于優化彩色視頻信號的傳輸，使其向后兼容老式黑白電視。與RGB視頻信號傳輸相比，它最大的優點在于只需占用極少的帶寬（RGB要求三個獨立的視頻信號同時傳輸）。其中“Y”表示明亮度（Luminance或Luma），也就是灰階值；而“U”和“V”表示的則是色度（Chrominance或Chroma），作用是描述影像色彩及飽和度，用于指定像素的顏色。“亮度”是通過RGB輸入信號來創建的，方法是將RGB信號的特定部分疊加到一起。“色度”則定義了顏色的兩個方面—色調與飽和度，分別用Cr和CB來表示。其中，Cr反映了GB輸入信號紅色部分與RGB信號亮度值之間的差異。而CB反映的是RGB輸入信號藍色部分與RGB信號亮度值之同的差異。 *****U,V分別是與藍,紅的色差.范圍是16-240

色差端子

色差端子是在S端子的基礎上，把色度（C）信號里的藍色差、紅色差分開發送，其分辨率可達到600線以上。它通常采用YPbPr 和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。現在很多電視類產品都是靠色差輸入來提高輸入訊號品質，而且透過色差端子，可以輸入多種等級訊號，從最基本的480i到倍頻掃描的480p，甚至720p、1080i等等，都是要通過色差輸入才有辦法將信號傳送到電視當中。




    由電視信號關系可知，我們只需知道Y、Cr、Cb的值就能夠得到G（綠色）的值，所以在視頻輸出和顏色處理過程中就統一忽略綠色差Cg而只保留Y Cr Cb，這便是色差輸出的基本定義。作為S-Video的進階產品，色差輸出將S-Video傳輸的色度信號C分解為色差Cr和Cb，這樣就避免了兩路色差混合譯碼并再次分離的過程，也保持了色度信道的最大帶寬，只需要經過反矩陣譯碼電路就可以還原為RGB三原色信號而成像，這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號信道，避免了因繁瑣的傳輸過程所帶來的影像失真，所以色差輸出的接口方式是目前模擬的各種視頻輸出接口中最好的一種之一。

 VGA端子

VGA端子也叫D-Sub接口。VGA接口是一種D型接口，上面共有15針，分成三排，每排五個。VGA接口是顯卡上應用最為廣泛的接口類型，絕大多數的顯卡都帶有此種接口。迷你音響或者家庭影院擁有VGA接口就可以方便的和計算機的顯示器連接，用計算機的顯示器顯示圖像。






    VGA接口傳輸的仍然是模擬信號，對于以數字方式生成的顯示圖像信息，通過數字/模擬轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，信號通過電纜傳輸到顯示設備中。對于模擬顯示設備，如模擬CRT顯示器，信號被直接送到相應的處理電路，驅動控制顯像管生成圖像。而對于LCD、DLP等數字顯示設備，顯示設備中需配置相應的A/D（模擬/數字）轉換器，將模擬信號轉變?yōu)閿底中盘枴Ｔ诮涍^D/A和A/D2次轉換后，不可避免地造成了一些圖像細節的損失。VGA接口應用于CRT顯示器無可厚非，但用于數字電視之類的顯示設備，則轉換過程的圖像損失會使顯示效果略微下降。



• 顯示器當然是很重要的設備了

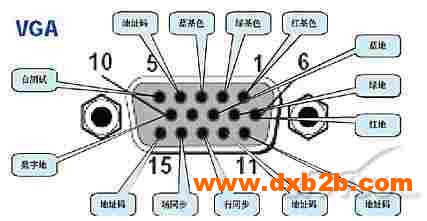

  顯示器使用的是15針的連接公頭，因為顯示器屬于一種較為獨立的電子器件，所以它的接頭定義也有很多較專業的部分，具體針腳定義如下：
      　1 紅
     　 2 綠
     　 3 藍
     　 4 空腳
    　  5 地
      　6 紅－接地
     　 7 綠－接地
    　  8 藍－接地
    　  9 空腳
     　 10 接地
    　  11 接地
  　   12 SDA
    　  13 水平同步
     　 14 垂直同步
      　15 SCL




DVI端子

DVI全稱為Digital Visual Interface，它是1999年由Silicon Image、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同組成DDWG（Digital Display Working Group，數字顯示工作組）推出的接口標準。它是以Silicon Image公司的PanalLink接口技術為基礎，基于TMDS（Transition Minimized Differential Signaling，最小化傳輸差分信號）電子協議作為基本電氣連接。TMDS是一種微分信號機制，可以將象素數據編碼，并通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議編碼后通過TMDS通道發送給接收器，經過解碼送給數字顯示設備。一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源，可以內建在顯卡芯片中，也可以以附加芯片的形式出現在顯卡PCB上；而接收器則是顯示器上的一塊電路，它可以接受數字信號，將其解碼并傳遞到數字顯示電路中，通過這兩者，顯卡發出的信號成為顯示器上的圖象。 　　目前的DVI接口分為兩種，一個是DVI-D接口，只能接收數字信號，接口上只有3排8列共24個針腳，其中右上角的一個針腳為空。不兼容模擬信號。         　　另外一種則是DVI-I接口，可同時兼容模擬和數字信號。兼容模擬幸好并不意味著模擬信號的接口D-Sub接口可以連接在DVI-I接口上，而是必須通過一個轉換接頭才能使用，一般采用這種接口的顯卡都會帶有相關的轉換接頭。         　　顯示設備采用DVI接口具有主要有以下兩大優點： 一、速度快 　　DVI傳輸的是數字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設備上，因此減少了數字→模擬→數字繁瑣的轉換過程，大大節省了時間，因此它的速度更快，有效消除拖影現象，而且使用DVI進行數據傳輸，信號沒有衰減，色彩更純凈，更逼真。 二、畫面清晰 　　計算機內部傳輸的是二進制的數字信號，使用VGA接口連接液晶顯示器的話就需要先把信號通過顯卡中的D/A（數字/模擬）轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，這些信號通過模擬信號線傳輸到液晶內部還需要相應的A/D（模擬/數字）轉換器將模擬信號再一次轉變成數字信號才能在液晶上顯示出圖像來。在上述的D/A、A/D轉換和信號傳輸過程中不可避免會出現信號的損失和受到干擾，導致圖像出現失真甚至顯示錯誤，而DVI接口無需進行這些轉換，避免了信號的損失，使圖像的清晰度和細節表現力都得到了大大提高。

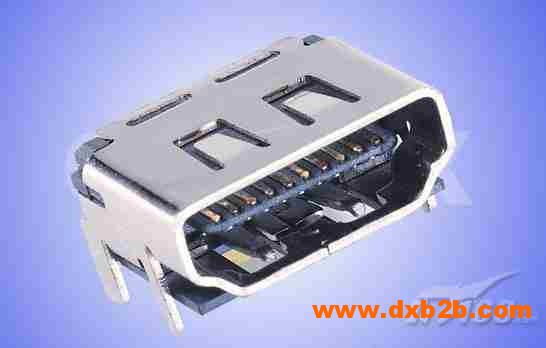

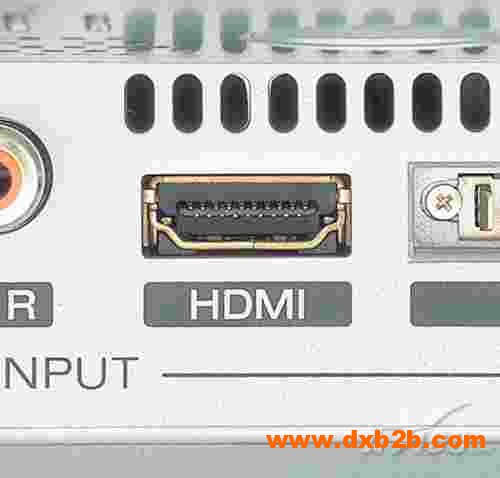

 HDMI



HDMI的英文全稱是“High  Definition Multimedia”，中文的意思是高清晰度多媒體接口。HDMI接口可以提供高達5Gbps的數據傳輸帶寬，可以傳送無壓縮的音頻信號及高分辨率視頻信號。同時無需在信號傳送前進行數/模或者模/數轉換，可以保證最高質量的影音信號傳送。應用HDMI的好處是：只需要一條HDMI線，便可以同時傳送影音信號，而不像現在需要多條線材來連接；同時，由于無線進行數/模或者模/數轉換，能取得更高的音頻和視頻傳輸質量。對消費者而言，HDMI技術不僅能提供清晰的畫質，而且由于音頻/視頻采用同一電纜，大大簡化了家庭影院系統的安裝。         2002年的4月，日立、松下、飛利浦、Silicon Image、索尼、湯姆遜、東芝共7家公司成立了HDMI組織開始制定新的專用于數字視頻/音頻傳輸標準。2002年歲末，高清晰數字多媒體接口(High-definition Digital Multimedia Interface)HDMI 1.0標準頒布。HDMI在針腳上和DVI兼容，只是采用了不同的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，并增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因為一個1080p的視頻和一個8聲道的音頻信號需求少于4GB/s，因此HDMI還有很大余量。這允許它可以用一個電纜分別連接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。

為了能夠在空中傳播電視信號，必須把視頻全電視信號調制成高頻或射頻（RF－Radio Frequency）信號，每個信號占用一個頻道，這樣才能在空中同時傳播多路電視節目而不會導致混亂。我國采樣PAL制，每個頻道占用8MHz的帶寬；美國采用NTSC制，電視從2頻道至69頻道，每個頻道的帶寬為4MHz，電視信號頻帶共占用54 MHz至806 MHz的信道。有線電視CATV（Cable Television）的工作方式類似，只是它通過電纜而不是通過空中傳播電視信號。 　　電視機在接收受到某一頻道的高頻信號后，要把全電視信號從高頻信號中解調出來，才能在屏幕上重現視頻圖像。 　　二、復合視頻信號 　　復合視頻（Composite Video）信號定義為包括亮度和色度的單路模擬信號，也即從全電視信號中分離出伴音后的視頻信號，這時的色度信號還是間插在亮度信號的高端。由于復合視頻的亮度和色度是間插在一起的，在信號重放時很難恢復完全一致的色彩。這種信號一般可通過電纜輸入或輸出到家用錄像機上，其信號帶寬較窄，一般只有水平240線左右的分解率。早期的電視機都只有天線輸入端口，較新型的電視機才備有復合視頻輸入和輸出端（Video In，Video Out），也即可以直接輸入和輸出解調后的視頻信號。視頻信號已不包含高頻分量，處理起來相對簡單一些，因此計算機的視頻卡一般都采用視頻輸入端獲取視頻信號。由于視頻信號中已不包含伴音，故一般與視頻輸入、輸出端口配套的還有音頻輸入、輸出端口（Audio－In、Audio－Out），以便同步傳輸伴音。因此，有時復合式視頻接口也稱為AV（Audio Video）口。 　　三、S－Video信號 　　目前有的電視機還備有兩分量視頻輸入端口（S－Video In），S－Video 是一種兩分量的視頻信號，它把亮度和色度信號分成兩路獨立的模擬信號，用兩路導線分別傳輸并可以分別記錄在模擬磁帶的兩路磁跡上。這種信號不僅其亮度和色度都具有較寬的帶寬，而且由于亮度和色度分開傳輸，可以減少其互相干擾，水平分解率可達420線。與復合視頻信號相比，S－Video可以更好地重現色彩。 　　四、分量信號 　　兩分量視頻可來自于高檔攝像機，它采用兩分量視頻的方式記錄和傳輸視頻信號。其它如高檔錄像機、激光視盤LD機的輸出也可按分量視頻的格式，其清晰度比從家用錄像機獲得的電視節目的清晰度要高得多。



CVBS
CVBS(composite video broadcast signal)復合電視廣播信號,包含視頻(圖像)信號,行場同步信號,行場消隱信號,前后均衡脈沖信號等.
