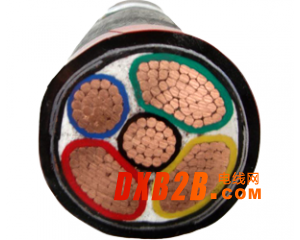

型號：ZR-YJV22
規格：4*120+1*70
電壓：0.6/1KV
0.6/1kv交聯聚乙烯絕緣電力電纜
一、產品標準 GB12706,3---91
二、使用范圍
本產品供額定電壓為（U0/U)0.6/1---26/35kv電力線路輸配電用
三、使用特性
1.電纜導體的最高額定溫度為90°C，短路時（最長持續時間不超過5S），電纜導體 的最高溫度不超過250°C。
2.敷設電纜時的環境溫度不應該低于0°C
3.敷設時允許彎曲半徑：單芯電纜不小于電纜外徑的15倍；多芯電纜不小于電纜外徑的10倍。
產品型號、名稱、規格：
|
型號 |
名稱 |
芯數 |
標稱截面 mm2 |
|
YJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
1-5 |
1.5-300 |
|
YJLV |
鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
||
|
YJV22 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
||
|
YJLV22 |
鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
注：YJV22，YJLV22單芯電纜一般只可用于直流系統，否則鎧裝必須采用非磁性材料。
型號代號表
|
項目 |
代號 |
含義 |
|
阻燃特性 |
ZR |
非阻燃（省略） |
|
絕緣 |
YJ |
交聯聚乙烯絕緣 |
|
交聯聚乙烯絕緣 |
－ |
銅芯導體（省略） |
|
護套或內護套 |
V G |
聚氯乙烯 硅橡膠 |
|
鎧裝層 |
2 |
雙層鋼帶鎧裝 |
|
外護套 |
2 |
聚氯乙烯 |
注*：阻燃特性分ABC三級別，分別表示為：ZRA、ZRB、ZRC
