產品簡介

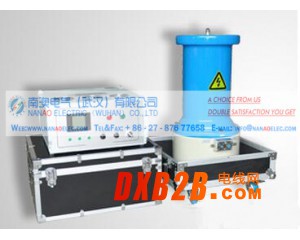

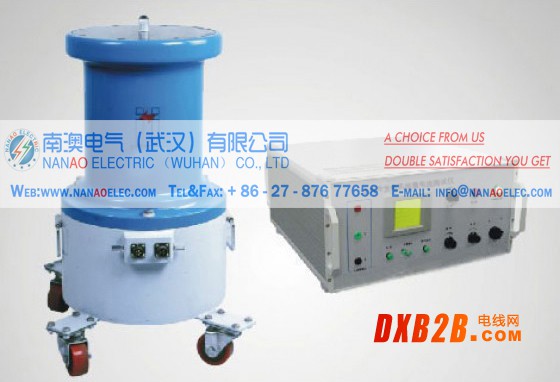

對于發電機，進行直流試驗能靈敏有效的發現定子繞組端部缺陷和間隙性缺陷，它已成為發電機繞組絕緣試驗中普遍采用的方法。由于大型水內冷發電機匯水管傳導電流很大，且根據水質不同，一般在試驗電壓下電流達20～150mA不等，如果沒有足夠容量的直流高壓發生器，將無法升壓。NAZV型系列水內冷發電機專用泄漏電流測試儀是專用于發電機，特別是水內冷發電機進行泄漏電流和直流高壓試驗而研制的。它特別設計了各種干擾電流的補償回路，試驗時可完全排除雜散電流和匯水管的極化電勢干擾的影響，能夠準確測量水內冷發電機繞組的泄漏電流。
產品別名
水內冷發電機專用直流高壓發生器，水內冷發電機絕緣電阻測試儀
產品特性
1.采用中頻倍壓回路，率先應用最新的PWM脈寬調制技術和大功率IGBT器件，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地措施，使儀器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。
2.采用電壓大反饋，使電壓穩定度大大提高。同時提高了逆變頻率，降低了儀器和倍壓筒的體積和重量。更便于攜帶。
3.數據顯示采用LCD 320×240點陣的中英文大屏幕。
4.自帶計時器。
5.采用美國、日本等高質量元器件和德國制造的國際型機箱，抗干擾能力強，美觀實用。
6.倍壓筒采用德國技術研制，中頻變壓器經有關專家特殊設計，體積小容量大。
7.采用特殊設計，大大增加了儀器的輸出電流和功率，以適應大容量負載的要求。
產品參數
1、額定輸出電壓：0～60kV連續可調。
2、額定輸出電流：200mA
3、額定輸出功率：12kW
4、電壓測量誤差：1.0%（刻度±1字）
5、電流測量誤差：1.0%（刻度±1字）
6、過壓整定誤差：≤1.0%，采用計算機軟件控制，菜單式整定，整定值在LCD顯示屏上顯示。
7、紋波系數：≤3.0%
8、電網調整率：電源電壓±10% ≤1.0%
9、負載調整率：≤1.0%
10、電源電壓：三相四線 50Hz 380V±10%
11、匯水管極化電勢補償：采用計算機控制技術，自動補償極化電勢，比人工調節更加方便、準確
12、采用電壓大反饋，使電壓穩定度大大提高。
13、具有多種保護功能，如：低壓過流、低壓過壓、高壓過流（放電保護）、高壓過壓、零位保護等，并配置專用限流電阻。故障取樣采用專用的傳感器，采用計算機控制，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路。通過納秒級的光隔離元件和納秒級的模擬開關，推動信號快速關斷輸出，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。
14、采用計算機控制技術，控制測量、保護及顯示，在LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時及保護信息。
15、計時器可任意整定，按下計時按鈕即開始計時，倒數10秒時有聲音報警，提示試驗人員進行操作。
16、在LCD大屏幕顯示屏上顯示保護信息，全部為中英文提示并有聲音報警。
17、工作方式：間斷使用，額定負載30分鐘。
18、機箱重量：25 kg
19、倍壓筒重量：65 kg
20、倍壓高度：≤800mm
使用條件
1、工作電源：AC 380V（±10%）三相四線 50Hz
2、工作環境溫度：-10℃～40℃
3、相對濕度：不大于90%（無凝露，25℃）
4、海拔高度：2000米以下
生產參照技術標準
DL/T849-2004 電力設備專用測試儀器通用技術條件
GB/T 16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求
DL/T848-2004 高壓試驗裝置通用技術條件
GB/T 16927.2-1997 高電壓試驗技術 第二部分：測量系統
GB/T 2421-1999 電工電子產品環境試驗規程
GB4793-1984 電子測量儀器安全要求
DL 474.2-92 現場絕緣實驗實施導則 直流高電壓試驗
DL /T596-1996 電力設備預防性試驗規程
Product introduction
NAZV DC high voltage test set is the equipment of testing DC voltage and DC leakage current of water-cooled generator in the situation of water through,which completely overcome the problems of long blow water time,bottom water hard to dry, easy to cause arcing within the coil. It is specially designed various kinds of interference current compensation loop, completely eliminate the influence of stray current and the polarization potential interference of the water collecting pipe during the test, and can accurately measure the leakage current of the water-cooled generator winding.
