27 BAM11-334-1W 11/√3 334 26.36 1
28 BAM12-100-1W 12/√3 100 6.63 1
29 BAM12-167-1W
30 BAM12-200-1W 12/√3 200 13.27 1
31 BAM12-300-1W 12/√3 300 19.90 1
32 BAM12-334-1W 12/√3 334 22.16 1
33 BAM11/√3-30-1W 11 30 0.79 1
34 BAM11/√3-50-1W 11 50 1.32 1
35 BAM11/√3-100-1W 11 100 2.63 1
36 BAM11/√3-150-1W 11 150 3.95 1
37 BAM11/√3-167-1W
38 BAM11/√3-200-1W 11 200 5.26 1
39 BAM11/√3-300-1W 11 300 7.89 1
40 BAM11/√3-334-1W 11 334 8.79 1
41 BAM11/√3-400-1W
42 BAM12/√3-30-1W 12 30 0.66 1
43 BAM12/√3-50-1W 12 50 1.11 1
44 BAM12/√3-100-1W 12 100 2.21 1
46 BAM12/√3-150-1W 12 150 3.32 1
47 BAM12/√3-200-1W 12 200 4.42 1
48 BAM12/√3-300-1W 12 300 6.63 1
49 BAM12/√3-334-1W 12 334 7.38 1
50 BAM12/√3-400-1W 12 400 1
使用范圍：
本系列產品適用于工頻交流50HZ電力系統中，用來提高功率因素，改善電壓質量，降低設備及線路的損耗。
一 結構

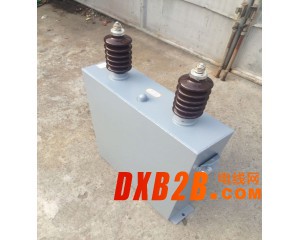

●電容器主要由外殼和心子及出線套管組成，外殼用薄鋼板或不銹鋼板焊接制成，蓋上焊有出線套管，兩側壁上均 焊有供安裝，吊運的吊攀，心子由元件、絕緣件組成。元件有用聚丙烯薄膜為介質與鋁箔(極板)卷制而成或用聚 丙烯薄膜和電容器紙為介質與鋁箔卷制而成。
●高電壓并聯電容器的內部聯接一般為單相形式，用戶需要時可提供三相產品。
●部分高壓并聯電容器內部每個元件串有內熔絲，能及時切除個別擊穿的元件，保證電容器整體的正常運行。
●部分高壓并聯電容器內部裝有放電器件，可使電容器斷開電源后的剩余電壓在10min內由 2Un降至75V以下。根據 購買方需要，可使裝置在更短時間內減至更低電壓。
二使用環境
安裝運行地區的海拔高度不超過2000m，對于海拔高于此限值的地區可提供高原型電容器。安裝地區環境空氣溫度范圍為-25~+45℃和-40~+40℃兩種。戶外(戶內通用)使用，安裝場所應無有害氣體及蒸氣，應無導電性或爆炸性塵埃，應無劇烈的機械振動。適用于特殊環境條件的產品可按訂貨要求提供。
三 操作過電壓和過電流
用不重擊穿的開關投切電容器時可能發生第一個峰值不大于2 2倍施加電壓(方均根值)，持續時間不大于1/2周波的過渡過電壓。相應的過渡過電流的峰值可能達到100In。在這種情況下，允許每年操作1000次。當需對電容器作更為頻繁的操作時，穩態過電壓的量值和持續時間以及過渡過電流均應限制到一個較低的水平。其限值由制造廠和購買方協商確定。
四主要技術性能
●電容器的連續運行電壓為1.00Un，且能在如下表所規定的穩態過電壓下運行相應的時間。
●能為電容器所耐受而不受到顯著損傷的過電壓值取決于持續時間、總的次數和電容器的溫度。
●下表中高于1.15Un的過電壓是以在電容器的壽命期間發生總共不超過200次為前提確定的。
工頻過電壓 最大持續時間 說明
1.10Un 長期 指長期過電壓的最高應不超過1.10Un
1.15Un 每24h中30min 系統電壓的調整與波動
1.20Un 5min 輕載荷時電壓升高
1.30Un 1min
|
|
|
|
|
|
|
|
