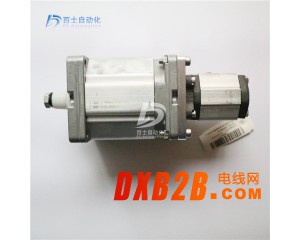

迪普馬齒輪泵GP2-0095ROOF/20N
迪普馬齒輪泵GP2-0095ROOF/20N
產品簡介：
齒輪泵是依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。吸入腔與排出腔是靠兩個齒輪的嚙合線來隔開的。齒輪泵的排出口的壓力完全取決于泵出口處阻力的大小。
迪普馬部分系列型號：
DS5-S2/12N-D24K1
MD1D-S3/50-24VDC
MD1D-S3/55-230VAC
DS3-S3/10N
DS5-S3/12N-D24K1
MD1D-S4/50-24VDC
MD1D-S4/55-230VAC
DS3-S4/10N
DS5-S4/12N-D24K1
MD1D-S6/50-24VDC
MD1D-S1/50-24VDC
MD1D-S1/55-230VAC
DS3-S1/10N
DS5-S1/12N-D24K1
MD1D-S2/50-24VDC
MPPE-3-1/8-1-010-B
MPPE-3-1/8-6-010-B
MPPE-3-1/8-10-010-B
MPPE-3-1/8-1-420-B
MPPE-3-1/8-6-420-B
MD1D-RK002/50-24V
MD1D-TC10/50CC
MD1D-S1/55110V/50
MD1D-S1/55220V/50
MD1D-S1/5524V/50
MD1D-S2/55110V/50
MD1D-S2/55220V/50
MD1D-S2/5524V/50
MD1D-S3/55110V/50
MD1D-S3/55220V-50
MD1D-S3/5524V/50
MD1D-S4/55110V/5O
MD1D-S4/55220V/50
MD1D-S4/5524V/50
MD1D-RK/55110V/50
MPPE-3-1/8-10-420-B
MPPE-3-1/4-1-010-B
MPPE-3-1/4-6-010-B
MPPE-3-1/4-10-010-B
MPPE-3-1/4-1-420-B
MPPE-3-1/4-6-420-B
MPPE-3-1/4-10-420-B
MPPE-3-1/2-1-010-B
MPPE-3-1/2-6-010-B
MPPE-3-1/2-10-010-B
MPPE-3-1/2-1-420-B
MPPE-3-1/2-6-420-B
MPPES-3-1/2-PU-PO-420
MPPES-3-1/4-PU-PO-420
MPPES-3-1/8-PU-PO-420
MD1D-TA/50-24V
MD1D-S2/50-24V
MD1D-2TA/50-24V
P2D-M5/32
MD1D-S3/55MD1D-S1/55
MD1D-TA/55D4D-S3/50DS5-S3
MD1D-S4/55MD1D-S2/53
MD1-TA/55RM45/MPCRQ
MD1D-S1/50MD1D-RK/50
MD1D-S3/50
MD1L-S1/10N-D24K1
MD1L-S3/10N-D12K1
MD1L-S4/10N-D12K1
MD1L-S4/10N-D24K1
MD1L-4TA/10N-D12K1
MD1L-S3/10ND00
MD1L-S42/10N-D12K1
MD1L-2TA/10N-D00
MD1M-TA/10-24V
MD1K-S3/20N-D24K5
MD1D-S1/5012V
MD1D-S2/5024V
MD1D-S3/5012V
MD1D-S4/5012VDUPLOM
MD1D-S6/50-24V
MD1D-S11/5024V
MD1D-RK/5024V
MD1D-RK002/50-24V
MD1D-TA/5024V
MD1D-TC/5024V
MD1D-TA002/5024V
MD1D-S4/5024V
MD1D-S3/5024V
MD1D-S1/5024V
MD1D-1TA/50-24V
MD1D-TA/5012V
MD1D-2TA/5024V
MD1D23-TC/5024V
MD1D-S2/5012V
MD1D-2TA/5012V
MD1D-RK/50-
MD1D-TC/5012V
MD1D-S1/50-
MD1D-TA/50-
MDD44-S1/5024V
MD1D-23TA/5024V
MD1D-RK/5012V
MD1D-1TC/5024V
MD1D-2TC/5024V DUPLOMATIC
MD1D-2TC/5012V DUPLOMATIC
MD1D-S1/50-12V/CM
MD1D-2TA/50-12V/CM
MD1D-2TA/50-
MD1D-S3/50-
MD1D-S4/50-
MD1D-RK/50-24V/CM
MD1D-S2/50
MD1D-23TA/50.
MD1D-TC002/5024V
MD1D-TC/50-
MD1D-S6/5012V
MD1D23-TC/50INA
MD1D-2TA/55110V/50CADUPLOM
MD1D-2TA/5524V/50CA
MD1D-23TA/55 110V/50HZ
MDD44-S1/55 110V/50HZ
MDD44-1TA/55110V/50HZ
MDD44-TA/55110V/50HZ
MD1D-S1/55-
MD1D-S4/55-
MD1D-2TA/55-
MD1D-1TA/55
MD1D-TC/55-
MD1D-23TA/55
MD1D-S3/55-
MD1D-S2/55-
MDD44-S1/55-
MDD44-1TA/55-
MD1D-TA/55-
MD1D-RK/55-
MD1D-S3/55-230V-50HZ
MD1D-S8/55-
MD1D-S2/5524V/60CA
MDD44-TC/55-
MDT-SA1/1024V
MDT-SA1/10-110/50
DT03-2E/10-24VCET03DUPL.
MD1D-S6/50-24V
MD1E-121TA/51-24/CM/V
MD1D-23TA/5024V
MD1D-1RK24V
MD1D-1RK12V
MD1L-S1/10N-D12K1
MD1L-S166HP24VDC
VPPM軸向柱塞變量泵泵是一種軸向柱塞變量泵適于工作在開環系統。該泵有三種不同的規格大排量分別為2946到73cm3/rev.該泵輸出流量與轉速和板的角度成正比。角度可以不斷調節。大角度和小角度由調節螺釘進行機械限制。該泵為中高壓泵(280Bar到350Bar）由于它的特殊設計油泵主軸可承受較大的軸向和徑向載荷。供貨時該泵可帶安裝法蘭ISO3019/2。中級和后級泵除外。如果是多聯泵只能帶SAEJ7442孔法蘭和SAEJ744法蘭（花鍵軸見19節）。該泵根據要求可選用8種不同的控制方式：PC=壓力調節
PCR=遙控壓力調節；PCM=小排量選擇壓力調節；PCX=帶壓力控制裝置；PQC=壓力和流量調節；PQCE*=(PQCE3pmax100bar；PQCE5pmax280bar)集成比例流量、壓力控制閥(對VPPM-029不適用)；PQNC=功率調節器；PQNCE*=(PQNCE3pmax100bar；PQNCE5pmax280bar)功率、流量和壓力比例調節(對VPPM-029不適用)。
VPPM-029PCM-L00T/10N000
VPPM-029PCX-L00T/10N000
VPPM-029PQC-L00T/10N000
VPPM-029PQNC-L00T/10N000
VPPM-029PC-R00T/10N000
VPPM-029PCR-R00T/10N000
VPPM-029PCM-R00T/10N000
VPPM-029PCX-R00T/10N000
VPPM-029PQC-R00T/10N000
VPPM-029PQNC-R00T/10N000
VPPM-029PC-L01T/10N000
VPPM-029PCR-L00T/10N000
VPPM-029PCM-L01T/10N000
VPPM-029PCX-L01T/10N000
VPPM-029PQC-L01T/10N000
VPPM-029PQNC-L01T/10N000
VPPM-029PC-R01S/10N000
VPPM-029PCR-R01S/10N000
VPPM-029PCM-R01S/10N000
VPPM-029PCX-R01S/10N000
VPPM-029PQC-R01S/10N000
VPPM-029PQNC-R01S/10N000
VPPM-029PC-L00T/10N000
VPPM-029PCR-L00T/10N000
VPPL軸向柱塞變量泵該泵是一種軸向柱塞變量泵適于在開環和中壓系統下工作。有五種規格標準排量分別為8162236,46,70,100cm3／rev。該泵的輸出流量與轉速的斜盤角度成正比角度可以不斷的調節角度的大小可以通過調節角度螺栓進行機械限制。根據需求泵有3種不同的調節方式：PC5=壓力調節210bar；PCR=遙控壓力調節；PQC=壓力和流量調節。
VPPL-008PC5-ROOS/10N
VPPL-016PC5-R00S/10N
VPPL-022PC5-R00S/10N
VPPL-036PC5-R00S/10N
VPPL-046PC5-R00S/10N
VPPL-008PCR-ROOS/10N
VPPL-016PCR-R00S/10N
VPPL-022PCR-R00S/10N
VPPL-036PCR-R00S/10N
基本概念
齒輪泵的概念是很簡單的，即它的最基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互
嚙合旋轉，這個殼體的內部類似"8"字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，最后在兩齒嚙合時排出。
在術語上講，齒輪泵也叫正排量裝置，即像一個缸筒內的活塞，當一個齒進入另一個齒的流體空間時，液體就被機械性地擠排出來。因為液體是不可壓縮的，所以液體和齒就不能在同一時間占據同一空間，這樣，液體就被排除了。由于齒的不斷嚙合，這一現象就連續在發生，因而也就在泵的出口提供了一個連續排除量，泵每轉一轉，排出的量是一樣的。隨著驅動軸的不間斷地旋轉，泵也就不間斷地排出流體。泵的流量直接與泵的轉速有關。
實際上，在泵內有很少量的流體損失，這使泵的運行效率不能達到100%，因為這些流體被用來潤滑軸承及齒輪兩側，而泵體也絕不可能無間隙配合，故不能使流體100%地從出口排出，所以少量的流體損失是必然的。然而泵還是可以良好地運行，對大多數擠出物料來說，仍可以達到93%~98%的效率。
對于粘度或密度在工藝中有變化的流體，這種泵不會受到太多影響。如果有一個阻尼器，比如在排出口側放一個濾網或一個限制器，泵則會推動流體通過它們。如果這個阻尼器在工作中變化，亦即如果濾網變臟、堵塞了，或限制器的背壓升高了，則泵仍將保持恒定的流量，直至達到裝置中最弱的部件的機械極限(通常裝有一個扭矩限制器)。
對于一臺泵的轉速，實際上是有限制的，這主要取決于工藝流體，如果傳送的是油類，泵則能以很高的速度轉動，但當流體是一種高粘度的聚合物熔體時，這種限制就會大幅度降低。
推動高粘流體進入吸入口一側的兩齒空間是非常重要的，如果這一空間沒有填充滿，則泵就不能排出準確的流量，所以PV值(壓力×流速)也是另外一個限制因素，而且是一個工藝變量。由于這些限制，齒輪泵制造商將提供一系列產品，即不同的規格及排量(每轉一周所排出的量)。這些泵將與具體的應用工藝相配合，以使系統能力及價格達到最優。
PEP-II泵的齒輪與軸共為一體，采用通體淬硬工藝，可獲得更長的工作壽命。"D"型軸承結合了強制潤滑機理，使聚合物經軸承表面，并返回到泵的進口側，以確保旋轉軸的有效潤滑。這一特性減少了聚合物滯留并降解的可能性。精密加工的泵體可使"D"型軸承與齒輪軸精確配合，確保齒輪軸不偏心，以防齒輪磨損。Parkool密封結構與聚四氟唇型密封共同構成水冷密封。這種密封實際上并不接觸軸的表面，它的密封原理是將聚合物冷卻到半熔融狀態而形成自密封。也可以采用Rheoseal密封，它在軸封內表上加工有反向螺旋槽，可使聚合物被反壓回到進口。為便于安裝，制造商設計了一個環形螺栓安裝面，以使與其它設備的法蘭安裝相配合，這使得筒形法蘭的制造更容易。
PEP-II齒輪泵帶有與泵的規格相匹配的加熱元件，可供用戶選配，這可保證快速加溫和熱量控制。與泵體內加熱方式不同，這些元件的損壞只限于一個板子上，與整個泵無關。
驅動裝置
齒輪泵由一個獨立的電機驅動，可有效地阻斷上游的壓力脈動及流量波動。在齒輪泵出口處的壓力脈動可以控制在1%以內。在擠出生產線上采用一臺齒輪泵，可以提高流量輸出速度，減少物料在擠出機內的剪切及駐留時間。
外嚙合齒輪泵是應用最廣泛的一種齒輪泵，一般齒輪泵通常指的就是外嚙合齒輪泵。它的結構如圖5-14所示，主要有主動齒輪、從動齒輪、泵體、泵蓋和安全閥等組成。泵體、泵蓋和齒輪構成的密封空間就是齒輪泵的工作室。兩個齒輪的輪軸分別裝在兩泵蓋上的軸承孔內，主動齒輪軸伸出泵體，由電動機帶動旋轉。外嚙合齒輪泵結構簡單、重量輕、造價低、工作可靠、應用范圍廣。
齒輪泵工作時，主動輪隨電動機一起旋轉并帶動從動輪跟著旋轉。當吸入室一側的嚙合齒逐漸分開時，吸入室容積增大，壓力降低，便將吸人管中的液體吸入泵內;吸入液體分兩路在齒槽內被齒輪推送到排出室。液體進入排出室后，由于兩個齒輪的輪齒不斷嚙合，使液體受擠壓而從排出室進入排出管中。主動齒輪和從動齒輪不停地旋轉，泵就能連續不斷地吸入和排出液體。
泵體上裝有安全閥，當排出壓力超過規定壓力時，輸送液體可以自動頂開安全閥，使高壓液體返回吸入管。
內嚙合齒輪泵，它由一對相互嚙合的內齒輪及它們中間的月牙形件、泵殼等構成。月牙形件的作用是將吸入室和排出室隔開。當主動齒輪旋轉時，在齒輪脫開嚙合的地方形成局部真空，液體被吸入泵內充滿吸入室各齒間，然后沿月牙形件的內外兩側分兩路進入排出室。在輪齒進入嚙合的地方，存在于齒間的液體被擠壓而送進排出管。
齒輪泵除具有自吸能力、流量與排出壓力無關等特點外，泵殼上無吸入閥和排出閥，具有結構簡單，流量均勻、工作可靠等特性，但效率低、噪音和振動大、易磨損，用來輸送無腐蝕性、無固體顆粒并且具有潤滑能力的各種油類，溫度一般不超過70 ℃，例如潤滑油、食用植物油等。一般流量范圍為0.045~30ms/h，壓力范圍為0.7-20MPa，工作轉速為1200-4000r/min。
結構特點
(1)結構簡單，價格便宜;
(2)工作要求低，應用廣泛;
(3)端蓋和齒輪的各個齒間槽組成了許多固定的密封工作腔，只能用作定量泵。
齒輪采用具有國際九十年代先進水平的新技術--雙圓弧正弦曲線齒型圓弧。它與漸開線齒輪相比，最突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損、運轉平衡、無困液現象，噪聲低、壽命長、效率高。該泵擺脫傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。
泵設有差壓式安全閥作為超載保護，安全閥全回流壓力為泵額定排出壓力1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但是此安全閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
該泵軸端密封設計為兩種形式，一種是機械密封，另一種是填料密封，可根據具體使用情況和用戶要求確定。
泵的分類
就核心組成部件齒輪而言，主要由公法線齒輪泵和圓弧齒輪泵。公法線齒輪泵輸送含雜質的介質比圓弧齒輪泵要耐用，而圓弧齒輪泵結構特殊，輸送干凈的介質噪音低，壽命長，各有各的優點。
工作特點
優點:結構簡單緊湊、體積小、質量輕、工藝性好、價格便宜、自吸力強、對油液污染不敏感、轉速范圍大、能耐沖擊性負載，維護方便、工作可靠。
缺點:徑向力不平衡、流動脈動大、噪聲大、效率低，零件的互換性差，磨損后不易修復，不能做變量泵用。
困油現象
原因:液壓油在漸開線齒輪泵運轉過程中，因齒輪相交處的封閉體積隨時間改變，常有一部分的液壓油被密封在齒間，如圖所示，稱為困油現象，因液壓油不可壓縮將使外接齒輪產生極大的振動和噪聲，影響系統正常工作。
困油現象
困油現象
措施:在前后蓋板或浮動軸套上開卸荷槽，開設卸荷槽的原則:兩槽間距為最小閉死容積，而使閉死容積由大變小時與壓油腔相通，閉死容積由小變大時與吸油腔相通。
卸荷槽
卸荷槽
泄漏現象
齒輪泵的泄漏較大，外嚙合齒輪運轉時泄漏途徑有以下三點:一為齒輪頂隙，其次為測隙，第三為嚙合間隙。
其中端面?zhèn)认缎孤┹^大，占總泄漏量的80%-85%，當壓力增加時，前者不會改變，但后者撓度大增，此為外嚙合齒輪泵泄漏最主要的原因，容積效率較低，故不適合用作高壓泵。
解決方法:端面間隙補償采用靜壓平衡措施，在齒輪和蓋板之間增加一個補償零件，如浮動軸套、浮動側板。
浮動側板
浮動側板
受力不均衡現象
右側是壓油腔，左側是吸油腔，兩腔的壓力是不平衡的;另外壓油腔因齒頂泄漏，其壓力為遞減。兩不均衡壓力作用于齒輪和軸一徑向不平衡壓力，油壓越高，該力越大，加速軸承磨損，降低軸承壽命，使軸彎曲，加大齒頂與軸孔磨損。
公司簡介：
武漢百士自動化設備有限公司位于武漢洪山區，是一家從事經營自動化儀表備件、液壓泵閥的貿易型公司；專注于中國工業傳動自動化流體領域。主營產品數控模塊、伺服電機、可編程控制器、傳感器、氣動元件、工業儀器儀表、電磁閥、柱塞泵、液壓元件等。經營品牌有：貝加萊B&R、西門子Siemens、本特利bently、愛爾泰克Airtec氣動、安沃馳Aventics、博世力士樂rexroth、阿托斯ATOS、迪普馬DUPLOMATIC、Parker派克、伊頓EATON VICKERS等品牌。
公司本著創業人為本、發展靠科技、管理出效益、服務至上的理念。為廣大的顧客價值 ，為企業效益 ，為員工機遇的發展方向 。我們的理念是讓的企業成為我們的客戶，讓我們的客戶成為的企業。公司提供銷售服務，同時還建立了完善的售后服務體系，為企業發展中遇到的問題和困難提供指導幫助。我們相信，通過我們的不斷努力和追求，能夠?qū)崿F(xiàn)與中小企業的互利共贏！
我們熱誠歡迎各界朋友來電咨詢、洽談業務。
產品報價及貨期說明 因工業液壓、自動化各進口品牌備件型號繁多，歐美產品價格貨期實時變化，因此很難實時標出準確價格，故具體產品信息、報價及貨期請以我公司報價單為準 ,給您帶來不便敬請諒解！以上信息由武漢百士公布，最終解釋權歸武漢百士自動化設備有限公司所有。感謝您的合作，竭誠為您服務。
