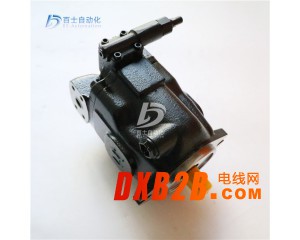

?阿托斯柱塞泵PVPC-C-5073/1D
阿托斯柱塞泵PVPC-C-5073/1D
產品簡介：
柱塞泵是液壓系統的一個重要裝置。它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。柱塞泵具有額定壓力高、結構緊湊、效率高和流量調節方便等優點，被廣泛應用于高壓、大流量和流量需要調節的場合，諸如液壓機、工程機械和船舶中。
阿托斯液壓部分系列型號：
DKZORC-A-151-S5/18?
DKZOR-T-151-L5?
DKZOR-T-151-L5/Y?
DKZOR-T-153-L5?
DKZOR-T-171-D5?
DKZOR-T-171-L5?
DKZOR-T-171-S5?
DKZOR-T-171-S5/Y?
DKZOR-T-173-L5 40?
DKZOR-TE-170-L5 40?
DKZOR-TE-171-L5?
DKZOR-TE-171-L5/I 40?
DKZOR-TE-171-S5?
DKZOR-TE-171-S5/Y?
DKZOR-TE-173-L5 40??
DKZO-T-171-S3?
DKZO-T-173-S5?
?
伺服比例閥?
DLHZA-T-040-L71/M/7?
DLHZA-T-040-T71/GK 31?
DLHZA-T-060-T71/GK 31?
DLHZO-LE-060-V71/LQ52SA 40?
DLHZO-LE-060-V71/Q/LQ42SB 40??
DLHZO-LE-060-V71/Q/LQ52SA 40?
DLHZO-T-040-L11?
DLHZO-T-040-L13?
DLHZO-T-040-L31??
DLHZO-T-040-L51??
DLHZO-T-040-L53?
DLHZO-T-040-L71?
DLHZO-T-040-L73 31?
DLHZO-T-040-V71?
DLHZO-TE-040-L11?
DLHZO-TE-040-L11/I?
DLHZO-TE-040-L31 40?
DLHZO-TE-040-L31/FI 40?
DLHZO-TE-040-L31/I?
DLHZO-TE-040-L33/I 40?
DLHZO-TE-040-L51 40??
DLHZO-TE-040-L51/FI 40?
DLHZO-TE-040-L51/I??
DLHZO-TE-040-L53 40?
DLHZO-TE-040-L71?
DLHZO-TE-040-L71/I 40?
DLHZO-TE-040-L73 40?
DLHZO-TE-040-L73/B 40??
DLHZO-TE-040-T53/I 40?
DLHZO-TE-040-T71/Q 40?
DLHZO-TE-040-T73/I 40?
DLHZO-TE-040-V11 40?
DLHZO-TE-040-V13?
DLHZO-TE-040-V73 40?
DLKZA-T-160-L71/NPT?
DLKZA-T-160-T71/GK 40?
DLKZOR-LE-160-L71/Q/LQ82SB 41??
DLKZOR-T-140-L31 41?
DLKZOR-T-140-L71?
DLKZOR-T-140-L73 41??
DLKZOR-T-140-T71 41?
DLKZOR-T-140-V71 41?
DLKZOR-T-160-L71 41?
DLKZOR-TE-140-L31?
DLKZOR-TE-140-L71?
DLKZOR-TE-140-L71/FI 41?
DLKZOR-TE-140-L71/I??
DLKZOR-TE-140-L71/Q 41??
DLKZOR-TE-140-L73/I 41??
DLKZOR-TE-140-T71 41?
DLKZOR-TE-140-T73 41??
DLKZOR-TE-140-T73/I 41?
DPZO-A-171-L5 10??
DPZO-A-171-L5/D?
DPZO-A-171-L5/E?
DPZO-A-171-S5 10??
DPZO-A-251-L5 30??
DPZO-A-251-S5 20??
DPZO-A-253-S5?
DPZO-A-271-D5?
DPZO-A-271-L5?
DPZO-A-271-L5/D 30??
DPZO-A-271-L5/E 30?
DPZO-A-271-L5/G 30?
DPZO-A-271-S5?
DPZO-A-271-S5/D??
DPZO-A-271-S5/DE 30??
DPZO-A-271-S5/DG 30?
DPZO-A-271-S5/E 30??
DPZO-A-271-S5/G?
DPZO-A-273-D5??
DPZO-A-273-D5/G?
DPZO-A-273-L5 30??
DPZO-A-273-L5/D 30?
DPZO-A-273-L5/D 30 /WG?
DPZO-A-273-L5/DG?
DPZO-A-273-L5/E 30?
DPZO-A-273-L5/G 30?
DPZO-A-273-S3?
DPZO-A-273-S3/DG 30?
DPZO-A-273-S5 30?
DPZO-A-273-S5/D?
DPZO-A-273-S5/DG?
DPZO-A-273-S5/G 30?
DPZO-A-371-L5/D 30?
DPZO-A-371-L5/DEG/18 30?
DPZO-A-371-L5/E?
基本信息
中文名稱
柱塞泵
?
機械分類
徑向柱塞泵
?
?
廣泛應用
高壓、大流量和流量需要調節
?
目錄
1?基本簡介
2結構形式
3機械分類
4主要特點
5軟件功能
6工作階段
7國產系列
8機械使用
9機械維護
10檢修事項
?基本簡介
柱塞泵是液壓系統的一個重要裝置。它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。
?
柱塞在缸體中要往復運動，因此，它的運動量很大，在工作過程中需要承受巨大的摩擦力，因此，柱塞要求高的硬度、耐磨性和使用壽命以及高的精度等。通過研究，采用淬火熱處理可以滿足柱塞的技術要求。
?
淬火是將鋼加熱到臨界溫度Ac3（亞共析鋼）或Ac1（過共析鋼）以上溫度，保溫一段時間，使之全部或部分奧氏體化，然后以大于臨界冷卻速度的冷速快冷到Ms以下（或Ms附近等溫）進行馬氏體（或貝氏體）轉變的熱處理工藝。淬火工藝在現代機械制造工業得到廣泛的應用。機械中重要零件，尤其在汽車、飛機、火箭中應用的鋼件幾乎都經過淬火處理。常用的淬火設備如下：
?
?
?
型號
WH-VI-80
輸入功率
80KW
輸入電壓
342V-430V
大輸入電流
130A母線
冷卻水流量（主機）
28L/min（0.3mpa）
冷卻水流量（變壓器）
20L/min（0.3mpa）
振蕩頻率
15-35KHZ
冷卻水壓
0.1-0.3Mpa
主機體積
650×520×1100mm3
變壓器體積
500×800×580mm3
主機重量
80±5%kg
變壓器重量
77±5%kg
水溫保護點
50℃
效率 100%
結構形式
柱塞泵分為軸向柱塞泵和徑向柱塞泵兩種代表性的結構形式；柱塞缸由于徑向柱塞泵
?
屬于一種新型的技術含量比較高的高效泵，隨著國產化的不斷加快，徑向柱塞泵必然會成為柱塞泵應用領域的重要組成部分；具體詳見徑向柱塞泵百科；以下僅以軸向柱塞泵為例進行解釋。
?
軸向柱塞泵是利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。由于柱塞和柱塞孔都是圓形零件，加工時可以達到很高的精度配合，因此具有容積效率高，運轉平穩，流量均勻性好，噪聲低，工作壓力高等優點，但對液壓油的污染較敏感，結構較復雜，造價較高。
?
MCY14-1B：定量柱塞泵
?
SCY14-1B：手動變量柱塞泵
?
YCY14-1B：壓力變量柱塞泵
?
BCY14-1B：電液控制柱塞泵
?
PCY14-1B：恒壓變量柱塞泵
?
柱塞泵的泵油機構包括兩套精密偶件：柱塞（plunger）+柱塞套(barrel)構成柱塞偶件(plunger and barrel assembly)（圖5-11）、出油閥（delivery valve）和出油閥座(delivery valve seat)構成出油閥偶件(delivery valve assembly
?
柱塞和柱塞套是一對精密偶件，經配對研磨后不能互換，要求有高的精度和光潔度和好的耐磨性，其徑向間隙為0.002～0.003mm
?
柱塞頭部圓柱面上切有斜槽，并通過徑向孔、軸向孔與頂部相通，其目的是改變循環供油量；柱塞套上制有進、回油孔，均與泵上體內低壓油腔相通，柱塞套裝入泵上體后，應用定位螺釘定位。
?
柱塞頭部斜槽的位置不同，改變供油量的方法也不同。
?
出油閥和出油閥座也是一對精密偶件，配對研磨后不能互換，其配合間隙為0.01mm 。
?
出油閥是一個單向閥，在彈簧壓力作用下，閥上部圓錐面與閥座嚴密配合，其作用是在停供時，將高壓油管與柱塞上端空腔隔絕，防止高壓油管內的油倒流入噴油泵內。
?
出油閥的下部呈十字斷面，既能導向，又能通過柴油。出油閥的錐面下有一個小的圓柱面，稱為減壓環帶，其作用是在供油終了時，使高壓油管內的油壓迅速下降，避免噴孔處產生滴油現象。當環帶落入閥座內時則使上方容積很快增大，壓力迅速減小，停噴迅速。
?
機械分類
軸向柱塞泵
軸向柱塞泵是活塞或柱塞的往復運動方向與缸體中心軸平行的柱塞泵。軸向柱塞泵是利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。由于柱塞和柱塞孔都是圓形零件，加工時可以達到很高的精度配合，因此容積效率高，運轉平穩，流量均勻性好，噪聲低，工作壓力高等優點，但對液壓油的污染較敏感，結構較復雜，造價較高。
?
直軸斜盤式
直軸斜盤式柱塞泵分為壓力供油型和自吸油型兩種。壓力供油型液壓泵大都采用有氣壓的油箱，也有液壓泵本身帶有補油分泵向液壓泵進油口提供壓力油的。自吸油型液壓泵的自吸油能力很強，無需外力供油。靠氣壓供油的液壓油箱，在每次啟動機器后，必須等液壓漬箱達到使用氣壓后，才能操作機械。如液壓油箱的氣壓不足時就啟動機器，會對液壓泵內的與滑鞭造成拉脫現象，出會造成泵體內回程板與壓板的非正常磨損。
?
徑向柱塞泵
徑向柱塞泵可分為閥配流與軸配流兩大類。閥配流徑向柱塞泵存在故障率高、效率
?
低等缺點。國際上70、80年代發展的軸配流徑向柱塞泵克服了閥配流徑向柱塞泵的不足。由于徑向泵結構上的特點，固定了軸配流徑向柱塞泵比軸向柱塞泵耐沖擊、壽命長、控制精度高。變量行程短泵的變量是在變量柱塞和限位柱塞作用下，改變定子的偏心距實現的，而定于的偏心距為 5—9mm（根據排量大小不同），變量行程很短。且變量機構設計為高壓操縱，由控制閥進行控制。故該泵的響應速度快。徑向結構設計克服了如軸向柱塞泵滑靴偏磨的問題。使其抗沖擊能力大幅度提高。
?
液壓柱塞泵
液壓柱塞泵靠氣壓供油的液壓油箱，在每次啟動機器后，必須等液壓漬箱達到使用氣壓后，才能操作機械。直軸斜盤式柱塞泵分為壓力供油型的自吸油型兩種。壓力供油型液壓泵大都采用有氣壓的油箱，也有液壓泵本身帶有補油分泵向液壓泵進油口提供壓力油的。自吸油型液壓泵的自吸油能力很強，無需外力供油。對于自吸油型柱塞泵，液壓油箱內的油液不得低于油標下限，要保持足夠數量的液壓油。液壓油的清潔度越高，液壓泵的使用壽命越長。
?
主要特點
采用雙柱塞結構，壓力脈動小，寶石球壽命長；
?
采用進口寶石柱塞和寶石球，確保流量精確
?
通過 RS232 接口與電腦通訊，可直接由電腦進行控制 ；
?
接觸介質材料耐有機溶劑腐蝕；
?
內建過壓保護和流量校正系統 ；
?
大屏幕液晶顯示；
?
精心設計的排氣裝置有效除去輸送液體中的氣泡。
?
流量與壓力設定可記憶 可與PLC實現通訊（定制）
?
軟件功能
實時顯示當前壓力、設定壓力、設定流量 ； 實時曲線顯示泵工作壓力 可按兩種方式設定流量和壓力，快捷實用 ； 具有定時功能，方便設定泵的工作時間 ； 可保存當前工作壓力，便于查看 ； 可打印當前壓力等重要參數 。
?
平流泵（柱塞泵）產品廣泛應用于石油勘探開發評價實驗、石油化工的催化反應、聚合反應、食品、制藥、液相色譜分析、超臨界萃取、分離、原子能科學、環境科學、工藝設備、實驗設備以及各種液體的微量送液等方面。TBP系列平流泵（柱塞泵）的各項性能指標能夠滿足油田流體滲流流變特性研究的要求，填補了我國在相關實驗技術領域裝備制造上的空白，達到同類儀器的國際先進水平。
?
工作階段
工作時，在噴油泵凸輪軸上的凸輪與柱塞彈簧的作用下，迫使柱塞作上、下往
?
復運動，從而完成泵油任務，泵油過程可分為以下三個階段。
