概述



GW4-40.5戶外高壓隔離開關是交流頻率為50Hz的戶外高壓電器設備，是在原GW4系列基礎上進行改進設計的產品，供高壓線路在無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用。



GW4-35系列隔離開關關配用CS11-1型手力操作機構，GW4-35D型配用CS8-6D手力操作機構。



使用范圍



海拔高度不超過3000米；



環境氣溫不高于-40℃，不低于-30℃；



只適用于水平安裝的場所，風速不大于35m/s；



地震烈度不超過8度；



普通型適用于Ⅱ級污穢地區，防污型適用于Ⅲ級污穢地區。





結構及其特點

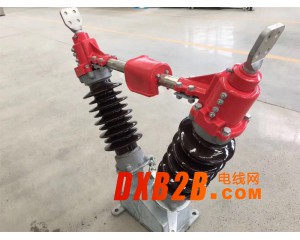

         GW4-35/2000A高壓隔離開關由底座、絕緣支柱及導電部分以及操動機構等組成。每極有兩個支柱，每個支柱上端各裝有導電閘刀，兩部分閘刀觸頭接觸處在兩支術的中柱的中間部位。支柱的下端各裝有軸承套，在操動機構的帶動下，可使閘刀作水平旋轉90°，從而達到分合閘之要求。隔離開關為單極型，也可通過連桿將三極連接成能夠聯動的三極型式。配用CSII型或CS17型手動機構操作。其中CS17用于帶接地的裝置的隔離開關。（可據需要配電動機構）從上述結構簡介中不難看出，本隔離開關結構合理，操動靈活自如；可單極，也可三極使用，安裝方便；觸刀開距大，絕緣安全可靠。還可根據用戶需要，不接地或配裝單邊接地或雙接地均可。





安裝時可先隔離開關及操作機構，然后以予定之接管接于兩者間，隔離開關極間連接可用1’水管，連接螺釘可用電焊焊在管上，調節妥當后，傳動軸與操作機構上軸均分別各鉆2貫通孔，φ圓錐銷牢固（客戶自備）。



　　在安裝隔離開關時應注意以下各項：



　　（1）操動機換手柄在“分”開之終點，隔離開關閘刀必須到達打開位置終點的手柄在“合”閘之終點，隔離開關閘刀必須到達閉合位置之終點。



　　（2）隔離開關的絕緣間隙，每相之間不得低于（1015KV600mm）35KV1200mm。



　　（3）導線與隔離開關的連接應特別牢靠，并盡可能置于同一平面上，使其所受應力為小。



　　（4）隔離開關的安裝高度一般為2.5-10米，（基座至地面距離）操動機構的高度一般為1.3米（手柄轉軸至地面距離）。



　　（5）觸頭接觸處及接地接觸處應清除氧化痕跡，接地回路電阻不得超過3歐姆。



　　（6）安裝好后，進行3-5次分合操作，以檢查安裝質量如有不妥的地方應重新加以調正。



　　（7）輔助開關與隔離開關的配合，應為斷路訊號觸頭在閘刀通過全部行程75以后開始動作，接合訊號觸頭在閘刀觸合后開始動作，如不為此結果必為輔助開關的轉軸方位弄錯此時可經矯正之。





檢修與維修：



　　（1）隔離開關每年定期進行1-2次檢查，檢查隔離開關的閘刀，觸頭的接觸部分是否有過熱及紅色氧化痕跡，并消除修正，然后涂以凡士林油。



　　（2）檢查信號回路和機構，查看信號觸頭和機構零件是否損壞，如發現損壞應立即更換。



　　（3）檢查隔離開關的支柱瓷瓶是否良好，如發現損壞應立即更換。



　　（4）隔離開關必須在線路上的負載已經切斷，斷路器已跳閘后，方可進行操作。



　　（5）當線路上無斷路器或斷路器發生故障時隔離開關允許在下列情況下進行分合：



　　對量度用的電壓互感器進行分合。



　　對母線設備上的充電電流進行分合。



　　對電力變壓器的空載電流進行分合。
