柴油發電機的配氣機構由進排氣閥、氣閥傳動機構、凸輪軸及凸輪軸傳動機構組成。進排氣系統由空氣濾器、進排氣管和消音器組成，對于增壓柴油發電機還有增壓器及空冷器。它們的作用是按照工作循環的需要，定時地向氣缸內供應充足、清潔的新鮮空氣，并將燃燒后的廢氣排出氣缸。

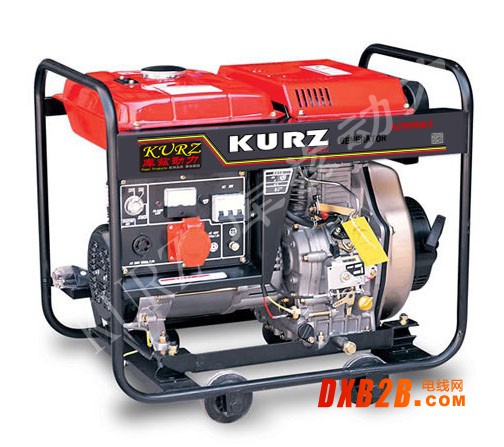

KZ9800E3 8KW三相電啟動柴油發電機

產品型號    KZ9800E3

額定頻率Hz      50

額定輸出功率Kw     8

最大功率Kw     8.8

額定電壓V 220/380

額定電流A 14.48

直流輸出    12V/8.3A

相數             單三相

絕緣級別    F　

勵磁方式    有刷自勵恒壓(帶AVR)

面板型式    智能面板

尺寸mm 870×630×700mm

凈重Kg  145

噪音（7m處） 80dB(A)

結構型式    開架　

發動機型號       KZ2V840

發動機型式       雙缸、V型、四沖程、直噴式

氣缸數-缸徑*沖程2-86×72mm

總排量cc   840

冷卻方式    風冷

潤滑方式    壓力飛濺式

起動方式    電起動

燃料型號    0#(夏) -10#(冬) -35#(嚴寒) 輕柴油

機油型號    SAE10W30 (CD級以上)　

潤滑油容量       1.7L

燃油箱容量       21L

耗油量           245g/kw.h

連續運行時間     9H

柴油發電機的主要運動件由活塞、連桿組件及曲軸組成，對于大型低速二沖程柴油發電機還有十字頭組件。活塞與氣缸及氣缸蓋構成燃燒室，保證柴油發電機工作過程的進行，同時通過連桿將活塞的往復運動變為曲軸的回轉運動，使燃氣推動活塞的動力通過曲軸以回轉的方式向外輸出。
